Реле НЛ-11
Реле НЛ-11 представляют собой релейные системы мониторинга процесса снижения величины напряжения в 3-фазной электрической цепи с переменным током. Процесс контроля сопровождается подачей исполнительного сигнала, с предварительно заданной временной выдержкой, при достижении рабочим напряжением предельно установленного значения.
Такие реле используются для комплектации систем автоматического управления резервным питанием устройств защиты и автоматики. Реле не имеют собственного источника оперативного питания и получают напряжение от контролируемых цепей.
рис.1 - Схема подключения реле НЛ-11
Особенности конструкции и использования
Реле НЛ-11 реализованы в блочной конструкции с поддержкой выступающего монтажа и заднего или переднего винтового крепления проводников. Все функциональные элементы устройства располагаются на общей платформе, включившей в свой состав защитный кожух и клеммную колодку.

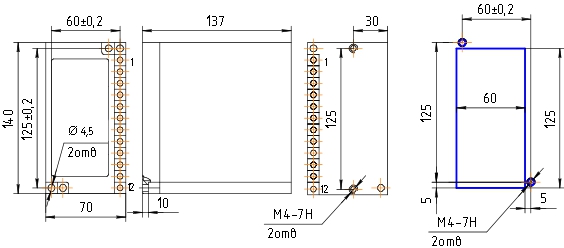

рис.2 - Схема габаритных размеров реле НЛ-11
Устройство НЛ-11 владеет двумя регуляторами выбора уставок – первый из них обеспечивает выбор предела контролируемого напряжения, а второй задает временную уставку срабатывания реле. Оба регулятора с соответствующей шкалой уставок выведены на лицевую панель.
Для выполнения функциональных возможностей, реле НЛ-11 владеет двумя контактами переключающего типа – один из них мгновенного действия, а второй поддерживает временную задержку в пределах до 30 секунд.
Технические характеристики
|
Показатель линейного питающего напряжения переменного тока с ν=50 Гц: |
380 В, 220 В или 100 В |
|
Интервал уставок для напряжения: |
от 0,4 до 0,8 Uном. |
|
Диапазоны поддерживаемых уставок времени: |
0,1..1 сек; 0,3..3 сек; 1..10 сек; 3..30 сек |
|
Показатель погрешности величины напряжения срабатывания от значения уставки: |
не более 10% |
|
Показатель разброса срабатывания: |
до 1% |
|
Величина потребляемой мощности: -для Uном.=0,11 кВ: -для Uном.=0,22 кВ: -для Uном.=0,380 кВ: |
5 ВА 8 ВА 10 ВА |
|
Значение коэффициента возврата: |
1,05..1,1 |
Эксплуатационные условия
Реле НЛ-11 предназначены для эксплуатации в условиях, закрытых, неотапливаемых помещений, в которых температура поддерживается в интервале значений от -400С до +550С. Предельное значение приведенной влажности воздуха может достигать 98% при Т=+350С.
