Реле НЛ-19

Реле НЛ-19 служат для контроля величины напряжения в распределительных электроцепях постоянного или переменного тока со значением U=100 В и 220 В. Реле этого типа владеют встроенной цифровой индикацией и поддерживают коммутацию цепей в системах автоматики, защиты и управления оборудования энергетического и промышленного сектора. Срабатывание релейного механизма НЛ-19 происходит при достижении контролируемым напряжением заданного уровня.

Особенности реле

Реле НЛ-19 представляет собой статическую электромеханическую систему, рассчитанную для работы в условиях переменного и постоянного тока.

рис.1 - Схема подключения реле Л-19

Модуль поддерживает цифровую индикацию контролируемых параметров на индикаторе, расположенном на лицевой панели, и имеет возможность дискретного выбора уставок срабатывания. Реле НЛ-19 является электрическим блоком без собственного оперативного питания и может работать с порогом срабатывания по минимальному или максимальному значению напряжения. Также поддерживается возможность выбора интервала задержки на включение реле до 300 сек, а время отключения составляет 0,1 сек.

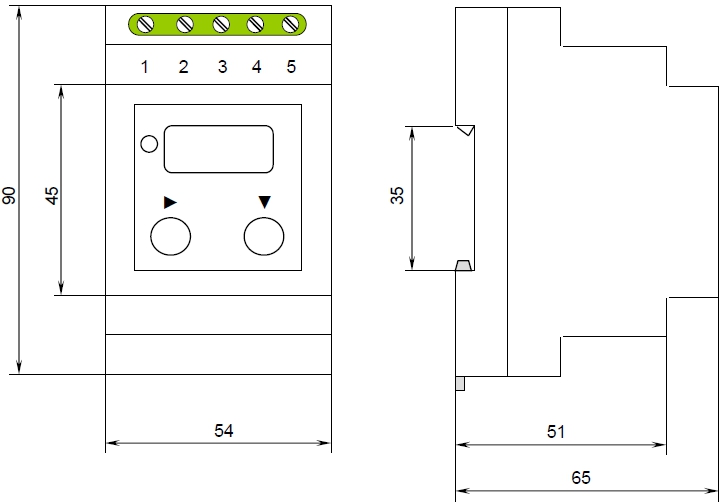

рис.2 - Схема габаритных и установочных размеров реле Л-19

Технические характеристики

Эксплуатационные условия

Реле НЛ-19 выпускаются в двух модификациях климатического исполнения – Т или У. Это позволяет эксплуатировать приборы при температурах внешней среды в пределах -40⁰С…+55⁰С (У3) или -10⁰С…+55⁰С (Т3). Максимальный показатель влажности может составить 98%. Расположение рабочего места над условной линией моря должно быть не выше 2000 метров.
