Реле ЕЛ-11, ЕЛ-12, ЕЛ-13, ЕЛ-12А, ЕЛ-13А используется для контроля присутствия и порядка изменения фаз. Данное реле изготовлено из корпуса, который в свою очередь исполнен в виде двух составляющих, а именно: передней панели и съемного кожуха. На лицевой панели содержится регулятор для задания времени задержки.

Конструкция и принцип работы

Для корректной работы реле необходимо подключить его соответственно схеме на рис.1

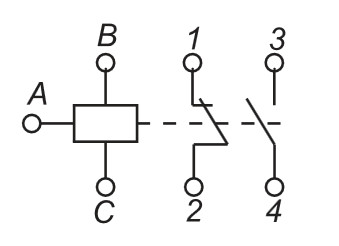

рис. 1 – Схема подключения реле

Функционально реле состоит из 4-х частей:

воспринимающая;
логическая;
сравнивающая;
исполнительная.

Работа реле начинается с подачи на него напряжения, которая поступает на логическую часть, после этого на выходе из данной части составляется порядок импульсов с такой же частотой и временным интервалом, как у фазных напряжениях. Часть для сравнения регулирует наличие импульсов и их последовательность, после чего включает индикатор и подает сигнал на включение выходного реле. В том случае если значение напряжения изменилось на недопустимое значение, происходит задержка по времени и после этого выдается сигнал на отключение реле.

Если же говорить о реле типа ЕЛ-13, то оно имеет фиксированное значение задержки времени и также оно не отслеживает изменение порядка фаз.

Технические характеристики

Характеристика	ЕЛ-11	ЕЛ-12, ЕЛ-12А	ЕЛ-13, ЕЛ-13А
Номинальное напряжение питания переменного тока 50 Гц, В	100, 110, 220, 380, 400, 415	100, 220, 380	220, 380
Допустимые колебания напряжения питания от номинального значения	+10%, -15%
Срабатывание реле (переключение выходных контактов) при:
однофазном снижении напряжения (при Uфн в двух других фазах) Uср.фн	(0,6±0,05)Uфн	(0,7±0,05)Uфн	(0,75±0,05)Uфн
симметричном снижении фазных напряжений U ср.сим	не менее 0,7Uфн	не менее 0,5Uфн	не менее 0,5Uфн
обрыве одной, двух или трех фаз	срабатывает	срабатывает	срабатывает
обратном порядке чередования фаз	срабатывает	срабатывает	срабатывает
Время срабатывания (пределы регулирования)	от 0,1 до 10 с		не более 0,15 с
Средняя основная погрешность времени срабатывания реле в крайних положениях регулятора, %	не более ±30		-
Вес, кг, не более	0,3	0,25	0,3

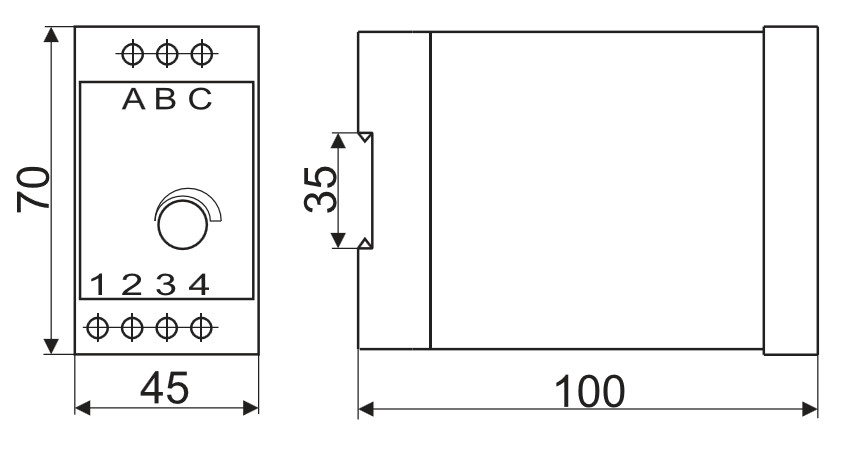

рис. 2 - Габаритные размеры ЕЛ-11, ЕЛ-12, ЕЛ-13, ЕЛ-12А, ЕЛ-13А

Коммутационная способность контактов реле

Тип реле	Род тока	Характер нагрузки	Категория применения	Режим нормальных коммутаций
				Номинальное напряжение, В	Сила тока, А, не более	Число циклов коммутационной износостойкости
				Номинальное напряжение, В	Вкл/Откл	Число циклов коммутационной износостойкости
ЕЛ-11	Переменный	Индуктивная cosφ ≥ 0,4	АС-22	220, 380	0,63 0,4	3×105 1×105
ЕЛ-11	Постоянный	Индуктивная t 0,001 c	ДС-22	220	0,16	3×105
ЕЛ-12 ЕЛ-13	Переменный	Индуктивная cosφ ≥ 0,4	АС-22	220, 380	1,0 0,5	3×105 0,63×105
ЕЛ-12 ЕЛ-13	Постоянный	Индуктивная t 0,001 c	ДС-22	220	0,16	3×105
ЕЛ-11 ЕЛ-12 ЕЛ-13	Переменный	Активная cosφ ≥ 0,95	АС-22	220	1,5	1×105
