Реле контроля напряжения ЕЛ-13
Реле контроля напряжения ЕЛ-13 для контроля наличия и порядка чередования фаз в системах трехфазного напряжения и могут использоваться для контроля трехфазных крановых асинхронных двигателей и реверсивных электроприводов мощностью до 75 кВт.
Конструкция
Реле ЕЛ-13 состоит из следующих частей:
- воспринимающая часть;
- логическая часть;
- сравнивающая часть;
- исполнительный орган.
Логическая часть не реагирует на изменение порядка чередования фаз и имеет фиксированную (нерегулируемую) выдержку времени.
Сравнивающая часть схемы контролирует наличие импульсов и порядок их следования и выдает сигнал на включение выходного электромагнитного реле и свечение светодиода.
При всяком недопустимом изменении трехфазного напряжения или при изменении порядка чередования фаз на выходе логической части исчезает последовательность импульсов и по истечении выдержки времени выдается сигнал на отключение выходного электромагнитного реле.
Светодиод гаснет. Значение времени срабатывания задается переменным резистором, ось которого выведена на лицевую панель реле.
Регулирование выдержки времени плавное.

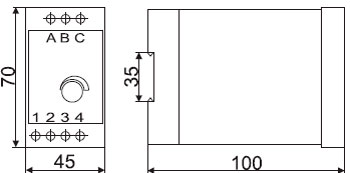

Рис.1. Габаритный чертеж ЕЛ-13 реле контроля напряжения
Технические характеристики
| Параметры | Значения |
| Номинальное линейное напряжение (межфазное) напряжение питания переменного тока 50 Гц, В | 220, 380 |
| Допустимые колебания напряжения питания от номинального значения | +10%, -15% |
| Срабатывание реле (переключение выходных контактов) при: | |
|
(0,75±0,05)Uфн |
|
не менее 0,5Uфн |
|
срабатывает |
|
срабатывает |
| Время срабатывания (пределы регулирования) | не более 0,15 с |
| Масса реле, кг, не более | 0,3 |
| Количество контактов | замыкающих: 1; размыкающих: 1 |
| Механическая износостойкость | 106циклов |
| Степень защиты реле | по оболочке: IP40; по разъему: IP10. |
Комплект поставки
- реле контроля напряжения ЕЛ-13 - 1 шт,
- этикетка - 1 шт.
- руководство по эксплуатации - 1-3 шт. на партию, отправляемую в один адрес или по требованию заказчика в необходимых количествах.
