Реле напряжения НЛ-4
Реле НЛ-4 используется при необходимости коммутации электроцепей если возникает ситуация увеличения значения давления до недопустимого. Реле данного типа поддерживает оперативное питание.
Конструкция и принцип работы
Изготовлено реле НЛ-4 из корпуса, который в свою очередь состоит из цоколя и кожуха. На цоколь установлены: трансформатор и кронштейны. На лицевой панели находятся переключатели для задания значения напряжения, при котором происходит коммутация.
Для обеспечения работоспособности, на реле постоянно должно подаваться напряжение.
рис. 1 - Диаграмма работы реле НЛ-4, где
- Un- напряжение оперативного питания;
- Uk - контролируемое напряжение;
- P - регулируемый уровень напряжения срабатывания
- или отпускания;
- Кз -замыкающий контакт;
- Кр -размыкающий контакт;
- Крм-размыкающий контакт мгновенного действия;
- С –светодиод.
Если напряжение подается на выводы 1 -11 (рис. 2), то выходное реле обесточено и его выводы 7-8, 9-10 находятся в начальном состоянии. Когда происходит изменение увеличение значения давления до уровня недопустимого, происходит срабатывание реле. После уменьшения значения напряжения ниже установленного уровня на значение коэффициента возврата –реле обратно возвращается в начальное состояние.

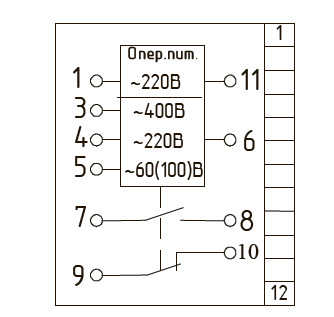

рис. 2 - Схема подключения НЛ-4
Технические характеристики
|
Дапазон (поддиапазон) уставок, В |
Дискретность, В |
Номинальное напряжение, В |
Коэффициент возврата |
Потребляемая мощность, ВА |
Допустимое превышение напряжения над номинальным, % |
|
|
в начале шкалы |
при номинальном напряжении |
|||||
|
10-500 (10-50) (40-200) (100-500) |
0,5 2 5 |
400 (60) (220) (400) |
0,90-0,95 |
0,1 0,1 0,5 |
0,3 0,3 2 |
10 10 25 |
|
10-50 |
0,5 |
100 |
0,90-0,95 |
0,1 |
0,3 |
10 |
|
40-200 |
2 |
220 |
0,96-0,98 |
0,1 |
0,3 |
10 |

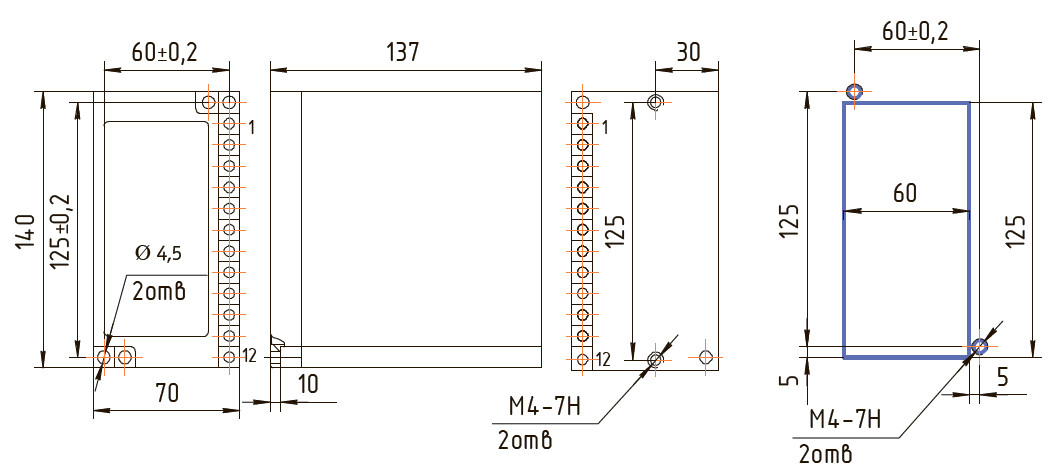

рис. 3 - Габаритные размеры НЛ-4
|
Габаритные размеры, мм |
70х140х136 |
|
Масса реле, кг, не более |
0,8 |
|
Степень защиты реле оболочкой/контактных выводов |
IP40 / IP10 |
