Преобразователь ПНС-2

Преобразователь ПНС-2 представляет собой систему преобразования переменного напряжения в аналоговые одно- либо двухполярные унифицированные сигналы постоянного тока. Преобразователи этого типа используются с целью контроля рабочих параметров электрических цепей промышленных установок и станков. Эти приборы эффективно применяются для построения систем автоматизации и телемеханизации различных объектов промышленной отрасли.

Область применения

Преобразователи типа ПНС-2 могут эксплуатироваться как автономные приборы, обеспечивающие управление некоторыми промышленными процессами. Наиболее широко эти устройства применяются в качестве ключевых элементов АСУТП предприятий, которые относятся к сектору энергетики, машиностроения, металлургии и других отраслей.

Особенности конструкции

Преобразователь ПНС-2 выполнен в виде литого корпусного устройства из ударопрочного пластика. К задней стенке блока крепятся специальные захваты для установки на стандартный DIN-рельс.

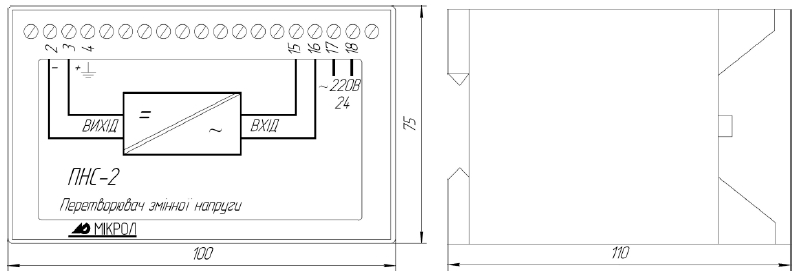

Схема габаритных размеров преобразователя ПНС-2

Коммутационные клеммы для подключения входных и выходных цепей располагаются на передней панели прибора. О его функционировании и наличии рабочего напряжения свидетельствует индикатор напряжения, вынесенный на переднюю панель.

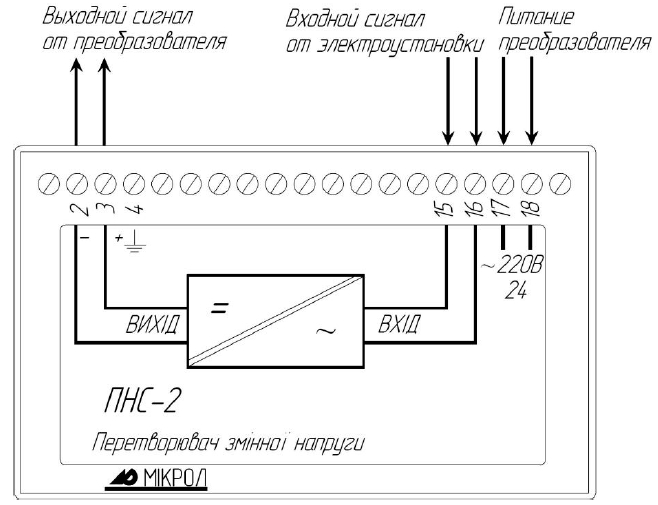

Схема внешних соединений ПНС-2

Функционирование устройства

Работа преобразователя ПНС-2 обеспечивается несколькими функциональными модулями: входного блока, дополнительно обеспечивающего функцию гальванической развязки, системы усиления импульсов от системы гальванического разделителя, модуля преобразования напряжение↔ток.

После поступления напряжения к преобразователю ПНС-2 оно снижается трансформаторным узлом и передается на систему выпрямления. С выпрямителя напряжения подается к импульсному преобразователю, с помощью которого формируются сигналы, обеспечивающие питание всех функциональных цепей преобразователя.

Технические характеристики

Обозначение при заказе

Преобразователь обозначается следующим образом: ПНС-2- А-В-U, где:

• A - код аналогового входа:
  • 1 –  (0-75) мВ,
  • 2 – (0-10) В,
  • 3 – (0-15) В,
  • 4 – (0-60) В,
  • 5 – (0-100) В,
  • 6 – (0-150) В,
  • 7 – (0-250) В,
  • 8 – (0-500) В.
• B - код аналогового выхода:
  • 1 – (0-5) мА,
  • 2 – (0-20) мА,
  • 3 – (4-20) мА,
  • 4 – (0-10) В,
  • 5 – (-5÷5) мА,
  • 6 – (-20÷20) мА,
  • 7 – (-10÷10) В.
• U – напряжение питания:
  • 220 В – переменного тока,
  • 24 В –постоянного, переменного тока.

Например: ПНС-2-05-3-220.
