Блок БСС-21 представляет собой электронную систему, с помощью которой можно осуществлять процедуру суммирования двух сигналов унифицированного типа. Параллельно с преобразованием осуществляется и их преобразование в унифицированные токовые сигналы или импульсы напряжения. Величина интервала выходных сигналов постоянного тока находится в пределах значений до 5 мА, до 20 мА или от 4 до 20 мА, а по напряжению – от 0 до 10 В.
Область применения
Устройство этого типа может использоваться с системах регулирования/управления производственными процессами, выполняемыми автоматизированным оборудованием. Устройства БСС-21 являются одними из ключевых звеньев систем автоматизации промышленных процессов в таких отраслях, как металлургия, энергетика, машиностроение и пр.
Конструкция устройства
Блок БСС-21 производится в ударопрочном литом корпусе из прочного пластика. На его задней стенке размещен специальный захват для присоединения блока к стандартной DIN-рейке (35 мм). О наличии питания и функционировании блока суммирования свидетельствует свечение зеленого светодиода на лицевой панели.

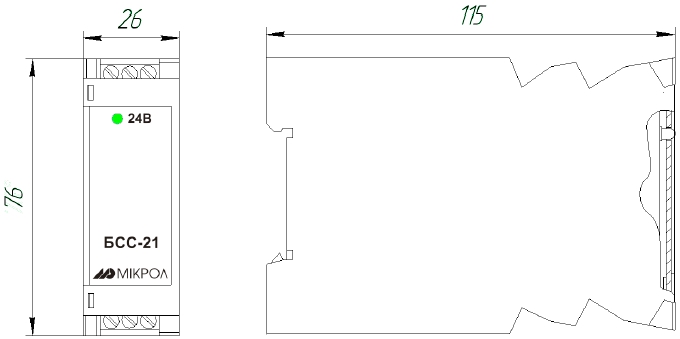

Схема габаритных размеров
Суммирование и преобразование импульсов, подаваемых на вход устройства, осуществляется с помощью платы, которая размещена внутри корпуса блока БСС-21. Прибор имеет два входа, по которым подаются сигналы для суммирования.

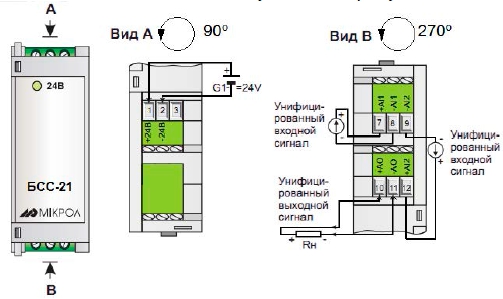

Схема электрических подключений
Функционирование блока
Питание модуля суммирования и преобразования БСС-21 осуществляется нестабилизированным вольтажом от источника постоянного тока. Рабочее напряжение составляет 24 В. Питающее напряжение через выпрямительную диодную систему передается к импульсному блоку, посредством которого и формируется напряжение, нужное для работы системы преобразования и для осуществления гальванической развязки системы суммирования и преобразования от питающих цепей. Величина сопротивлений нагрузок, подключаемых к выходному импульсу должна составлять 0,5 кОм либо 2 кОм.

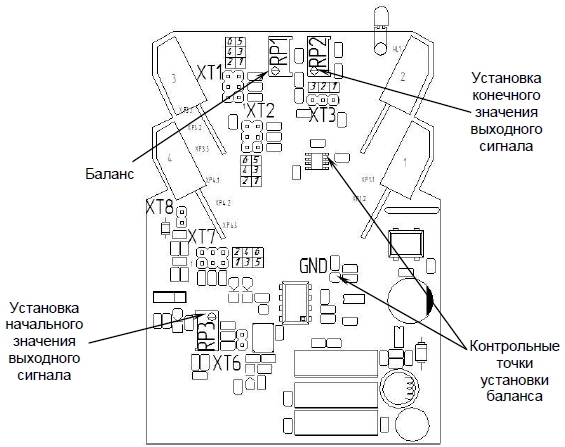

Схема расположения органов управления
Технические характеристики
|
Число аналоговых входов: |
2 |
|
Показатели интервалов аналоговых импульсов на входе: |
(0÷5; 0÷20; 4÷20) мА |
|
Значения интервалов аналоговых выходных сигналов: |
(0÷5; 0÷20; 4÷20) мА; 0÷10 В |
|
Наибольшая величина сопротивления для аналоговых сигналов на выходе: |
|
|
0-5 мА: |
2 кОм |
|
0-20 мА: |
0,5 кОм |
|
4-20 мА: |
0,5 кОм |
|
0-10 В: |
2 кОм |
|
Показатель напряжения питания блока: |
=15..36 В |
|
Максимальная сила тока потребления для номинальной величины напряжения питания: |
0,1 А |
|
Значение размеров: |
7,6х2,6х11,5 см |
|
Тип защиты: |
IP30 |
|
Максимальный вес: |
130 гр. |
Обозначение при заказе
Пример записи: БСС-21-A-B-C, где:
- A – тип первого входного аналогового сигнала:
- 1 - унифицированный от 0 мА до 5 мА;
- 2 - унифицированный от 0 мА до 20 мА;
- 3 - унифицированный от 4 мА до 20 мА;
- B – тип второго входного аналогового сигнала:
- 1 - унифицированный от 0 мА до 5 мА;
- 2 - унифицированный от 0 мА до 20 мА;
- 3 - унифицированный от 4 мА до 20 мА;
- C – тип выходного аналогового сигнала:
- 1 - унифицированный от 0 мА до 5 мА;
- 2 - унифицированный от 0 мА до 20 мА;
- 3 - унифицированный от 4 мА до 20 мА;
- 4 - унифицированный от 0 В до 10 В.
