Контроллер МИК-52Н
Контроллер МИК-52Н используется для поддержки процессов автоматического регулирования и управления различными по сложности технологическими процессами.
Область предназначения
Контроллеры МИК-52Н рассчитаны для применения в составе систем управления предприятий из химической, машиностроительной, металлургической, энергетической отраслей. Благодаря этим устройствам на предприятиях можно будет выполнять каскадное, локальное, программное, а также супервизорное регулирование процессами.
Особенности контроллеров
Устройства МИК-52Н поддерживают возможность ручного или автоматического управления и конфигурирования рабочими контурами, поддерживающими управление производственными процессами. Контроллер этого типа поддерживает возможным обработку аналогового импульса, а также логическое преобразование входных сигналов в выходные импульсные, аналоговые или дискретные команды, которые впоследствии передаются к исполнительным механизмам.
Конструкция и функционирование
Контроллеры МИК-52Н являются проектно-компонуемыми изделиями, которые позволяют выбирать требуемый комплект модулей расширения для реализации конкретных задач. К одному контроллеру можно подключить один модуль расширения, а контроллеры можно соединять между собой, получая требуемую рабочую конфигурацию.

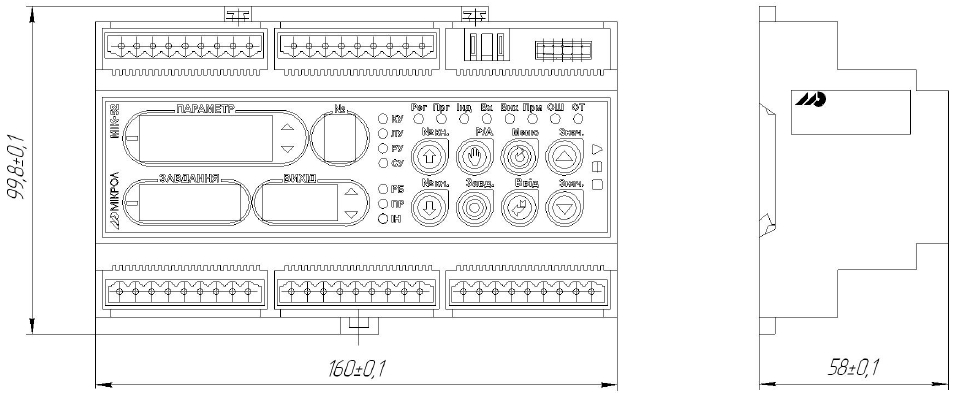

Схема габаритных и установочных размеров МИК-52Н
В состав одного контроллерного узла входит центральный микропроцессор и блок коммутационных разъемов для подсоединения цепей ввода и вывода. С помощью микропроцессорного блока устройство МИК-52Н позволяет выполнять преобразование аналоговой и дискретной информации в цифровую форму, производить обработку цифровых сигналов по установленному алгоритму, а также генерировать управляющие сигналы.
Настройка и программирование контроллера МИК-52Н осуществляется при помощи функциональных клавиш или при подключении его по цифровому интерфейсу к программатору. Вводимые настройки сохраняются в энергонезависимой памяти и могут загружаться при последующих использованиях контроллера.
В рисунках, приведенных ниже, приводятся схемы подключения цепей для различных типов сигналов.

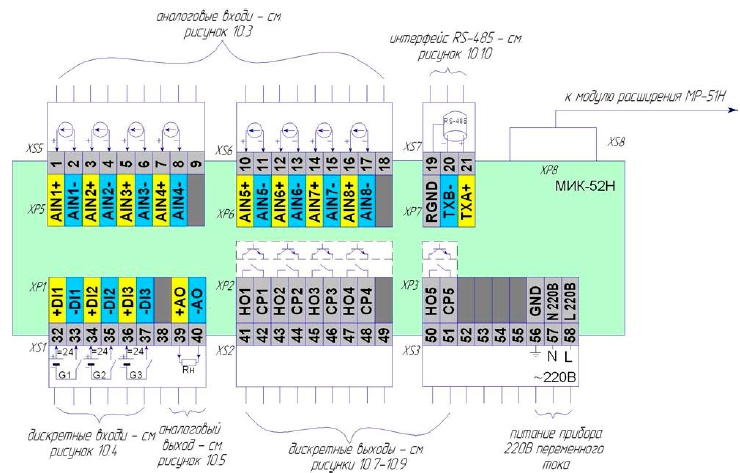

Контроллер микропроцессорный МИК-52Н с питанием 220 В переменного тока

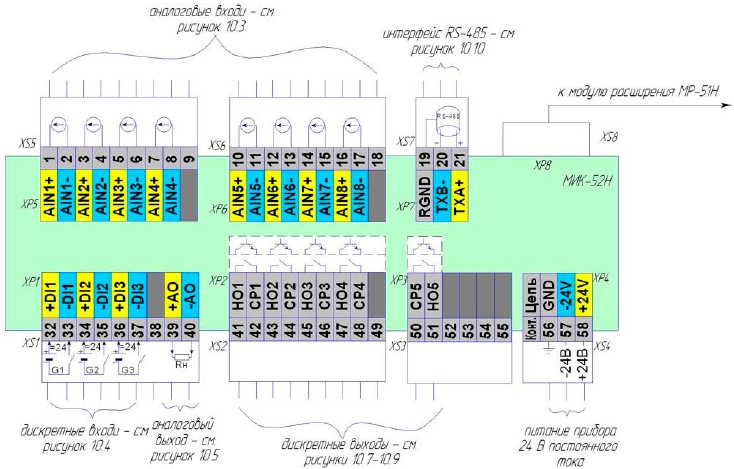

Контроллер микропроцессорный МИК-52Н с питанием 24 В переменного тока
Технические характеристики
|
Показатель числа входов и выходов контроллера: |
|
|
Унифицированных аналоговых входов: |
8 |
|
Аналоговых выходов: |
1 |
|
Дискретных входов: |
3 |
|
Дискретных выходов: |
5 |
|
Параметры входных сигналов: |
|
|
Значения силы постоянного тока для унифицированных аналоговых сигналов: |
0-5; 0(4)-20 мА; 0-10 В |
|
Значения показателей дискретных и импульсивных сигналов при U=24 В: |
|
|
«1»: |
19-32 В |
|
«0»: |
0-7 В |
|
Наибольшее значение частоты протекания импульсов для импульсного входа: |
2 кГц |
|
Показатели параметров выходных сигналов: |
|
|
Значения унифицированного аналогового сигнала: |
0-5; 0-20; 4-20 мА; 0-10 В |
|
Показатели дискретных и импульсивных сигналов: |
|
|
Для реле: |
250; 30 В; 5 А |
|
Для транзистора ОК: |
40 В; 0,1 А |
|
Величина напряжения питания: |
~110-242 В =24 В |
|
Показатели габаритов: |
11,0х16,0х5,80 см |
|
Уровень защиты: |
IP30 |
|
Наибольшее значение веса: |
500 грамм |
Обозначение при заказе
Пример обозначения: МИК-52Н-F-АА-ВВ-СС-DD-GG-HH-JJ-KK-E-U-L, где:
- F – тип дискретных выходных сигналов:
- Т – транзисторные выходные сигналы,
- Р – релейные выходные сигналы.
- АА, ВВ, CC, DD, GG, HH, JJ, KK - код входного сигнала соответственно 1-го, 2-го, 3-го, 4-го, 5-го, 6- го, 7-го и 8-го каналов:
- 01 - 0-5 мА,
- 02 - 0-20 мА,
- 03 - 4-20 мА,
- 04 - 0-10 В.
- E - код выходного унифицированного аналогового сигнала:
- 1 - 0-5 мА,
- 2 - 0-20 мА,
- 3 - 4-20 мА,
- 4 - 0-10 В.
- U - напряжение питания:
- 220 - 220 В переменного тока,
- 24 - 24 В постоянного тока.
