Устройства автоматического ввода резерва УАВР-01, УАВР-02 предназначены для включения резервного источника питания (АВР) в схемах релейной защиты и автоматики на распределительных устройствах объектов энергетики напряжением от 6 до 35 кВ (УАВР-01) и 0,4 кВ (УАВР-02) с двумя секциями сборных шин.
Функциональность
Устройство УАВР-01, УАВР-02дополнительно обеспечивает:
- контроль и индикацию положения выключателей;
- индикацию активных функций устройства, их срабатывания и наличия блокировки;
- постоянный самоконтроль исправности;
- контроль и фиксацию неисправности цепей контролируемого напряжения и работы выключателей;
- удобное задание уставок через меню при помощи клавиатуры и мини дисплея;
- защиту паролем от несанкционированного изменения уставок;
- фиксацию и вывод информации о выявленных неисправностях оборудования и ошибках, выдачу сигнала в схему сигнализации объекта;
- ручное или автоматическое квитирование устройства после устранения выявленной неисправности контролируемых цепей.
Технические характеристики
| Входы напряжения и питание | |
| Количество входов напряжения | 4 |
| Номинальное входное напряжение (линейное), В | по исполнениям 100, 220, 380 |
| Диапазон измеряемых значений, % от Uном | 40 - 130 |
| Основная погрешность измерения напряжения, % | ±5,0 |
| Диапазон уставок по снижению напряжения, % от Uном | 60 - 80 |
| Диапазон уставок по напряжению на исправной секции для пуска АВР, % от Uном | 80 - 100 |
| Уставки времени срабатывания, с дискретность - 0,1 с |
0,5 - 30,0 |
| Уставки времени готовности, с дискретность - 0,1 с |
5,0 - 20,0 |
| Потребляемая мощность, Вт, не более | 5 |
| Устойчивость к перенапряжению: длительно кратковременно |
1,2 Uном 1,3 Uном |
| Дискретные входы | |
| Количество входов | 6 |
| Напряжение внутреннего источника, В (гальванически несвязанное с цепью питания) | 130 ± 15 |
| Потребляемая мощность входов, Вт, не более | 0,8 |
| Количество входов контроля напряжения Uном Ис1, Ис2 для УАВР-01 (100 В, 50 Гц) для УАВР-02 (по исполнениям 100 В, 220 В, 380 В, 50 Гц) |
2 |
| Дискретные выходы | |
| Количество выходных реле | 8 |
| Максимальное коммутируемое напряжение постоянного тока, В | 300 |
| Максимальное коммутируемое напряжение переменного тока, В | 400 |
| Ток замыкания и размыкания переменного напряжения, А | 8 |
| Ток размыкания постоянного напряжения при L/R = 20 мс, А | 0,3 |
| Максимально допустимый ток через контакты – длительно, А | 5 |
| Общие технические параметры | |
| Рабочий температурный диапазон | От - 40 °С до +55 °С |
| Сопротивление изоляции, МОм, не менее | 50 |
| Масса, кг, не более | 2 |
| Количество светодиодов | 20 |
| Варианты монтажа по исполнениям | выступающий и утопленный |
Конструкция
Конструктивно устройство выполнено в металлическом прямоугольном корпусе в двух исполнениях. Конструкция устройства обеспечивает установку выступающим монтажом и передним подключением проводов, или утопленным монтажом и задним подключением проводов (в зависимости от исполнения).
Устройство крепится при помощи 4-х винтов Ø4 мм за штатные отверстия в основании. Корпус устройства заземляется на контур объекта медным проводником сечением не менее 2,5 мм2.

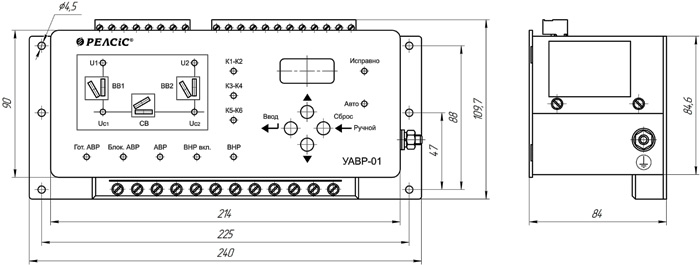

Рис.1. Габаритные размеры устройств УАВР-01-В, УАВР-02-В с выступающим монтажом и передним подключением проводов

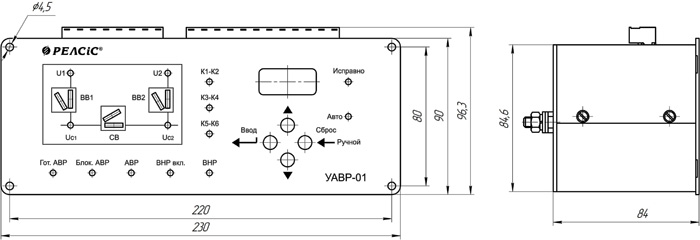

Рис.2. Габаритные размеры устройств УАВР-01-В, УАВР-02-В с утопленным монтажом и задним подключением проводов
Эксплуатация
Устройство УАВР-01, УАВР-02 предусматривает следующие параметры окружающей среды:
- диапазон рабочих температур – от минус 40 до плюс 55 °С;
- относительная влажность окружающего воздуха – до 98% при 25°С;
- атмосферное давление – от 550 до 800 мм рт. ст.;
- окружающая среда – невзрывоопасная, не содержащая токопроводящей пыли,агрессивных паров и газов, разрушающих изоляцию и металлы;
Устройство предназначено для установки в местах защищенных от попадания брызг воды, масел, эмульсий, воздействия прямых солнечных лучей.
