Контроллер заряда аккумуляторов КЗА1 предназначен для мониторинга состояния АКБ в системах автономного питания.

Модификации

Исполнение	Колич. АКБ	Uбат,В макс.	Uбат,В мин.	Uакк,В макс.	Uакк,В мин.	I, А шунта	t,сек откл.	t,сек вкл.
КЗА1.120	10	0-299	0-299	0-19,9	0-19,9	0-99,9	1-999	1-999
КЗА1.240	20	0-399	0-399	0-19,9	0-19,9	0-99,9	1-999	1-999
КЗА1.360	30	0-499	0-499	0-19,9	0-19,9	0-99,9	1-999	1-999
КЗА1.480	40	0-599	0-599	0-19,9	0-19,9	0-99,9	1-999	1-999

Функциональность

Контроллер КЗА1 обеспечивает:

контроль суммарного напряжения аккумуляторной сборки, напряжения каждой АКБ, тока протекающего через АКБ, общего заряда АКБ;
выдачу сигналов управления в зависимости от напряжения аккумуляторной сборки и напряжения каждой АКБ;
возможность программирования порогов срабатывания и временных задержек;
измерение и индикацию текущего значения суммарного напряжения, напряжений каждой АКБ, тока и заряда АКБ;
светодиодную индикацию состояния АКБ.

Технические характеристики

Параметры	Значение
Пределы допускаемой основной погрешности при измерении напряжений и тока	±1% от номинального
Точность выдержки временных интервалов	не хуже 2%
Потребляемая мощность	не боле 2 Вт
Допустимое напряжение между цепями питания (измерения) и исполнительными контактами реле	1 кВ
Механический коммутационный ресурс выходных контактов	107
Коммутационный ресурс для нагрузки 10А, 250V АС, cos>0.95	105
Максимальное напряжение, коммутируемое выходными контактами AC	300 В
Подключение проводов с помощью клеммников, сечение подводимых проводов	0,35-1,5 мм²
Время первоначальной готовности после подачи питания	3 сек
Габаритные размеры	140х115х65 мм
Масса КЗА1	350 гр
Срок эксплуатации не менее	10 лет

Работа устройства

Контроллер подключается к каждой из АКБ, включенных последовательно . Измеряемое напряжение служит и напряжением питания контроллера.

Общее номинальное напряжение контроллера в зависимости от исполнения составляет 120В, 240В, 360В или 480В.

Номинальное напряжение подаваемое с измерительного шунта 75мВ.

Для выдачи сигналов управления контроллер имеет выходные контакты реле (переключающие группы) «К1» и «К2». Реле «К1» срабатывает при величине напряжений, общего и каждой АКБ, в пределах нормы. При выходе одного из контролируемых напряжений за установленные пороги, реле «К1» отключается. В версии v01 реле «К2» не используется.

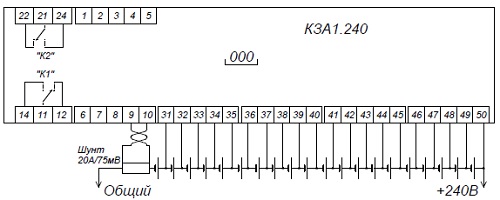

Рис.1.Подключения контроллера КЗА1.240 к 20-ти последовательно соединенным АКБ с использованием измерительного шунта 20А/75мВ
