Контроллер блоков AVR v5.21
* ориентировочная цена, требуется уточнение
Контроллер для блоков AVR v5.21 представляет собой электронное устройство, с помощью которого осуществляется эффективное управление модулями АВР, которые установлены на автоматических выключателях и контакторах. Это устройство поддерживает автоматическое измерение величины напряжения, позволяет вести электронный архив, накапливает и передает по цифровым каналам данные об проводимых измерениях и выполнимых действиях.
Возможности контроллера
При помощи контроллера AVR v5.21 обеспечиваются процессы управления различными силовыми аппаратами технологического оборудования. Это осуществляется благодаря встроенным в контроллер силовым реле. Их рабочие контакты способны выдерживать токи до 5 А при напряжениях переменного тока до 230 В. Эти релейные механизмы владеют перекидными контактами позволяют поддерживать управление как обмотками силового контактора или пускателя, так и моторизированным электроприводом выключателей-автоматов.
Контроллер поддерживает возможность вести непрерывное измерение до 6-ти фазных напряжений. Для этой цели используется среднеквадратическая методика, предусматривающая выполнение 200 измерений за один период. Это позволяет обеспечить точность измерений не менее 0,5%. Контроллер AVR v5.21 может выполнять до трех циклов таких вычислений напряжений для каждой из фаз за одну секунду. При этом параллельно ведется отслеживание последовательности чередования фаз для каждого из 2-х вводов.
На схемах ниже приведенены способы подключения контроллера: включение нескольких контроллеров и включение для смены режима управления блоками.

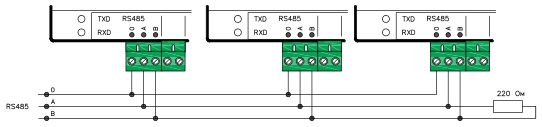

Схема включения нескольких контроллеров

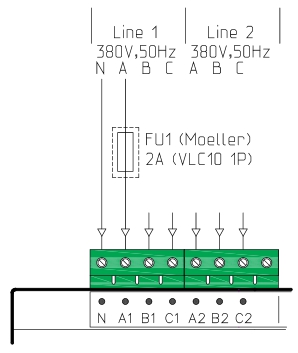

Схема включения для смены режима управления блоком
Особенности контроллера
Контроллер AVR v5.21 выполнен в виде печатной платы с цифровым дисплеем на передней панели. Для его настройки используется программирование с помощью специального софта, предоставляемого вместе с устройством.

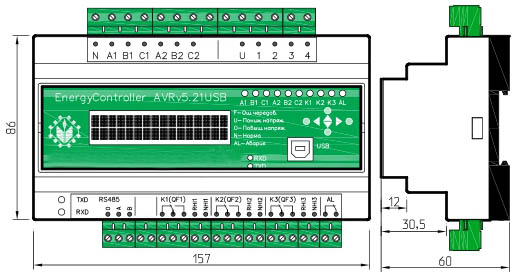

Схема габаритных размеров
Контроллер этой модели отличается наличием входов, имеющих оптронные развязки. Их наличие позволяет осуществлять контроль состояния цепей АВР-модуля, а именно положение основных/вспомогательных контактов, расцепителей выключателей-автоматов, цепей ручного управления.
Устройством AVR v5.21 предусмотрена возможность управления сигнализацией – звуковой или световой. Для этой цели используется силовое реле, которое имеет нормально замкнутые контакты и позволяет подавать сигналы об аварийном состоянии даже при отсутствии питающего напряжения на контроллере. В процессе конфигурирования контроллера через программную оболочку можно настроить ее функционирование под любой режим работы.
Технические характеристики
|
Величина входного напряжения на клеммах: |
~0…275 В |
|
Показатель точности замеров входного напряжения: |
±0.5 % |
|
Величина потребляемой мощности: |
не больше 2 Вт |
|
Величина тока через релейные контакты: |
5 A |
|
Показатель временной задержки переключения при выходе контролируемых параметров за заданные уставки: |
0.5…255 сек |
|
Временная задержка возврата при восстановлении параметров в пределах заданной уставки: |
0.5…255 сек |
|
Размер архива: |
65536 событий |
|
Запас по ходу в энергонезависимых часах: |
до 10 лет |
|
Эксплуатационная температура: |
от 0 до +70 °С |
|
Величина длительного напряжения на контактах ручного управления: |
0…20 В 200…320 В |
