Блок БУФ-М, БФВ
Блоки БУФ-М и БФВ являются модулями форсированного управления приводными системами реверсов электромагнитного типа. Кроме этого, устройства БУФ-М эффективно работаю в паре с контакторами вакуумного типа, и обеспечивают управление пускателями ПВР-серии. Блоки БФВ применяются для управления работой вакуумных контакторных узлов КМ-серии.
Условия для использования
Блоки предложенных моделей производятся в климатическом исполнении УХЛ 5 и владеют защитой от попадания влаги и пыли на уровне IP30. Это предусматривает возможным их надежную работу в воздушной среде, температура которой может меняться в пределах от -300С до +600С. Величина приведенной влажности может достигать своего максимального значения, равного 100% при температуре воздуха не выше +350С.
При монтаже блока на рабочем месте его ориентация не регламентируется. В месте крепления блока допускаются незначительные вибрации, которые не превышают первую степень жесткости, установленную ГОСТом16926.2 90.
Особенности конструкции
Блоки БУФ-М и БФВ выполнены в ударопрочном пластиковом корпусе, внутри которого расположена плата с радиоэлементами и коммутационная вилка. Чтобы исключить неправильную установку устройства, на его основании вырезан специальный фигурный ключ, позволяющий осуществлять коммутацию только в одном положении. Для исключения самопроизвольного отключения блока он фиксируется с помощью двух винтов.

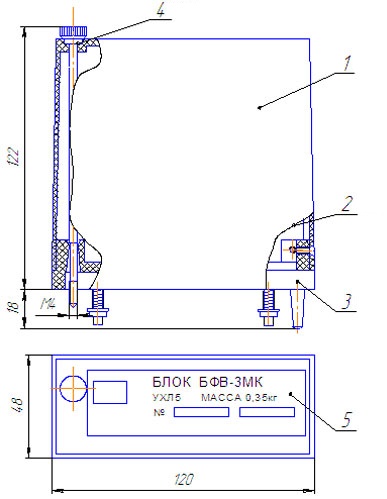

рис. 1 - Конструкция и габаритные размеры блока БФВ
БФВ (по рис. 1 включает):
- корпус;
- плата с элементами;
- основание;
- винт;
- наклейка.
Принцип работы
Функционирование блоков основано на том, что изначально обеспечивается кратковременная подача форсированных напряжений величиной 42В или 36 В на катушки управляемых контакторов или реверсов. После этого происходит работа блока в режиме удержания, когда подается ток с величиной напряжения не более 8 В.
Электрические схемы блоков рассчитаны на выполнение следующих действий в процессе их работы:
- автоматический переход катушек контакторов к режиму удержания;
- поддержка процесса форсированного запуска контактора;
- импульсная подача напряжений к рабочим катушкам реверсора;
- запрет срабатывания контактора при нефункционирующем реверсоре.
Технические характеристики
|
Значения номинального напряжения на блоке питания: |
8; 42(36) В |
|
Показатель номинальной частоты питания блока: |
50 Гц |
|
Величина интервала изменения значений рабочего напряжения относительно Uном: |
0,85-1,10 |
|
Максимальный показатель выходного пульсирующего напряжения при протекании постоянного тока: |
|
|
42(36) В |
|
8,0 В |
|
Максимально допустимое значение силы тока нагрузки: |
|
|
12,0 А |
|
1,5 А |
|
Максимальный показатель потребляемой блоком мощности: |
5,0 Вт |
|
Максимальный вес блока: |
650 грамм |

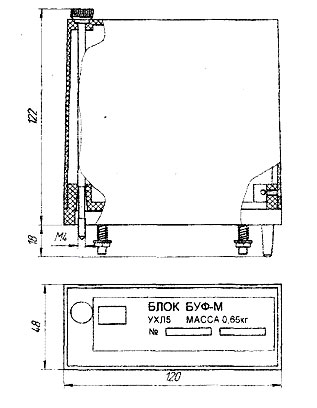

рис. 2 - Габаритные размеры БУФ-М
