Блок БФВ-3МК

Цена по запросу
Артикул:
8887
  • Описание
  • Гарантии

Блок БФВ-3МК представляет собой модуль форсированного включения, который используется с целью управления электромагнитными приводами вакуумных контакторов. Блоки этой серии могут широко применяться в системах управления технологическими установками и различным промышленным оборудованием.

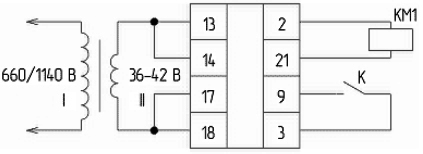

Схема подключений блока БФВ-3МК

рис.1 - Схема подключений блока БФВ-3МК

где:

  • TV – трансформатор собственных нужд;
  • KM1 – катушка контактора;
  • K – контакт блока дистанционного управления (БДУ);
  • ХР – вилка.

Функциональные возможности

При установке устройств в управляемое оборудование электрическая схема БФВ-3МК обеспечивает реализацию следующих функций:

  • включение контактора в форсированном режиме;
  • переключение в автоматическом режиме катушек контакторов на удержание;
  • стабилизация тока, протекающего через катушку контактора при использовании его в режиме удержания.

Конструкционные особенности и работа

Модули форсированного включения БФВ-3МК реализованы в виде блоков в пластиковом корпусе, внутри которого расположена печатная плата с рабочими элементами и коммутационная вилка соединителя. Для безошибочной установки блока в рабочее место на его корпусе имеется специальный ключ. После монтажа блока он фиксируется винтом.

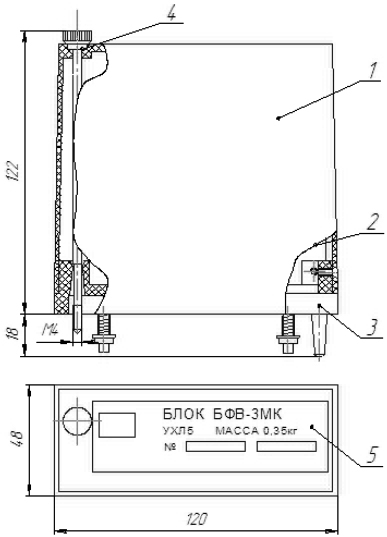

Схема габаритных размеров устройства БФВ-3МК

рис.2 - Схема габаритных размеров устройства БФВ-3МК

где:

  1. корпус;
  2. плата с элементами;
  3. основание;
  4. винт;
  5. наклейка.

Изначально симистор блока БФВ-3МК является закрытым и устройство не поддерживает возможность включения. При замыкании контактов реле происходит открывание симистора и напряжение величиной 36 В подается на рабочую катушку контактора. Параллельно с этим процессом, контроллером устройства БФВ-3МК, на управляющую микросхему, подаются исполнительные импульсы, которые трансформируются в ток удержания силовых цепей. При колебаниях величины рабочего напряжения микроконтроллером производится коррекция тока, до нужной для удержания силовых ключей величины.

Технические характеристики

Показатель номинального напряжения при ν=50 Гц:

не более 36 В

Величина допускаемого тока для форсированного режима:

не больше 30 А

Предельный ток для режима удержания:

1,9 А

Величина потребляемой блоком мощности:

не больше 5 Вт

Вес блока:

не больше 350 грамм

Условия эксплуатации

Блоки БФВ-3МК производятся в климатическом исполнении УХЛ5 с показателем защищенности от проникновения влаги и пыли IР30. Это предусматривает возможным применение модуля в воздушной среде при температурах от -100С до +600С и показателе относительной влажности 100% при Т=+350С.

В рабочем месте допускаются вибрационные нагрузки, которые не превышают первую степень жесткости. Ориентация в пространстве не регламентируется – установка блока может быть произвольной.
