Блок БАУ-ТП-1 Альфа-М
Блок БАУ-ТП-1 Альфа-М – микроконтроллерное устройство для регулирования, контроля и управления режимами работы горелок и котлов различного назначения. Блок относится к устройствам с открытой логикой, то есть, есть возможность установки новых программ и адаптации его для управления различными схемами без их изменения. Может оснащаться дополнительными платами и блоками.
Блок БАУ-ТП-1 Альфа-М предназначен для дистанционного управления, автоматического регулирования технологических параметров котлов, производительности газовых и жидкостных горелок, управления их розжигом.
Устройство и работа
В схеме блока БАУ-ТП-1 реализована возможность проверки состояния исполнительных механизмов, датчиков, а также самоконтроля (в режиме «тест»). В режиме «монитор» осуществляется изменение режимов работы, алгоритмов управления и так далее. Прибор оснащен дисплеем, на котором отображаются текущие параметры.
Микроконтроллерный блок в теплосети с аналоговыми или дискретными счетчиками производит расчет расхода воды и газа, производительности тепла всей отопительной системы, определяет к. п. д. котла.
Блок может регулировать расход и температуру теплоносителя в сети в зависимости от температуры, погодных условий, задавать мощность котельных установок в определенное время суток и дни недели.
При подключенных датчиках контроля пламени ( фото- или ионодатчиков) прибор осуществляет автоматический розжиг горелок, регулирование интенсивности горения путем изменения подачи газа и соотношения «топливо – воздух». Также блок обеспечивает автоматическую отсечку газа и безопасную остановку котла при возникновении аварийных ситуаций.
Все события, связанные с возникновением аварий, записываются в запоминающее устройство прибора.
При оснащении блока дополнительными платами возможно подключение к системам телемеханики и передачи данных через модем на пульт диспетчеру.
Модификации
- Блок без силовой части (БАУ-ТП-1);
- Имеет силовую часть (БАУ-ТП-1-1);
- Имеет силовую часть + встроенный звонок (БАУ-ТП-1-2);
- Имеет силовую часть + встроенный звонок в увеличенном корпусе (БАУ-ТП-1-3);
- Имеет силовую часть + встроенный звонок в увеличенном корпусе с пускателем третьей величины (БАУ-ТП-1-4).
Технические характеристики
|
Номинальное напряжение, B |
220 |
|
Потребляемая мощность, ВА |
25 |
|
Количество дискретных входов |
16 |
|
Количество аналоговых входов |
6 |
|
Количество входов для датчиков контроля пламени Фотодатчиков Ионодатчик |
2 2 |
|
Тип логики микроконтроллера |
Открытая, перепрограммируемая |
|
Управление |
Кнопочное |
|
Масса,кг |
2 ,7 |
|
Экран |
16х4 |

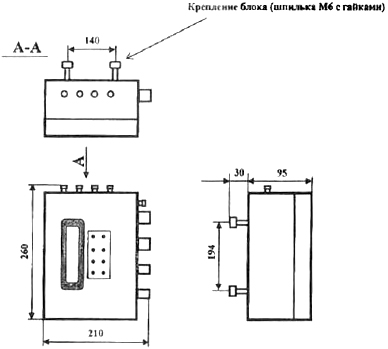

Габаритные размеры блока БАУ-ТП-1
Комплектация
- блок управления типа БАУ-ТП-1 программное обеспечение;
- технический паспорт;
- инструкция по использованию;
- набор дополнительных комплектующих.
