Блок БРУ-110
Блок БРУ-110 представляет собой модуль ручного управления, используемый в системах АСУТ с целью эффективного управления работой аналоговых и импульсных исполнительных устройств, и механизмов. Блоки этого типа могут реализовать несколько функциональных задач, включая процедуру регулирования режимами работ, индикацию контролируемых параметров, замер и визуализацию двух технологических параметров.
Область применения
Широкое применение блоки БРУ-110 получили при построении систем автоматического регулирования технологическими процессами на производствах энергетического сектора, машиностроительной и металлургической отраслей. Благодаря простой конструкции устройств их можно за минимальные строки ввести в систему регулирования, настроить на работу и запустить в эксплуатацию.

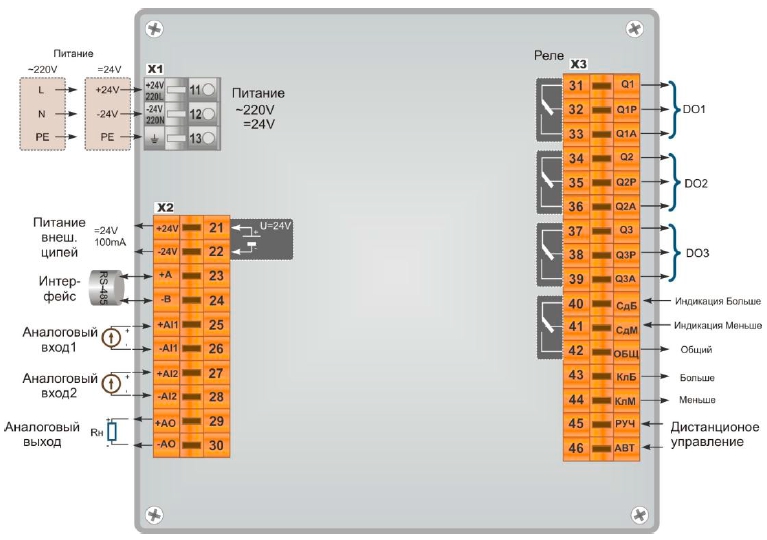

Основная схема подключения БРУ-110
Особенности исполнения
Блоки управления БРУ-110 представляют собой электронные системы, построенные на основе современных высокотехнологических микроконтроллеров RISC-архитектуры. Контроллеры построены по КМОП-технологии и отличаются низкими показателями энергопотребления. Устройства БРУ-110 владеют встроенной энергонезависимой памятью, которая позволяет хранить измерительные конфигурации и параметры настройки прибора. Устройства этого типа позволяют осуществлять управление технологическими процессами как в ручном, так и автоматическом режимах – для этого есть две функциональные клавиши.
Блоки управления БРУ-110 владеют в своей конструкции двумя каналами для измерения аналоговых величин и имеют задатчики величин аналогового и дискретного характера. Встроенная система индикации блока позволит отображать информацию о его работе и о контролируемых параметрах на 4-разрядном семисегментном индикаторе и одном линейном 21-сегментном индикаторе из светодиодов.

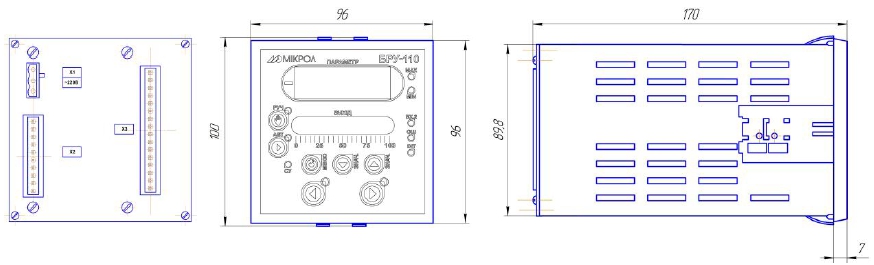

Схема габаритных размеров блока БРУ-110
Функциональные возможности
- замер и индикация технологических процессов с сигнализацией отклонений от заданной уставки;
- поддержка ручного и автоматического режима регулировки;
- ручное кнопочное управление аналоговыми и импульсными исполнительными устройствами;
- индикация контролируемых параметров и режимов управления;
- индикация состояния исполнительных механизмов.
Технические характеристики
Число аналоговых входов: |
1 |
Величина наибольшего сопротивления для диапазонов силы тока аналогового сигнала на выходе: |
|
0-5 мА: |
2000 Ом |
0-20 мА: |
500 Ом |
4-20 мА: |
500 Ом |
0-10 В: |
2000 Ом |
Максимальное значение основной приведенной погрешности преобразования выходного сигнала после процесса калибровки: |
0,2 % |
Диапазоны величины напряжения электропитания: |
|
-для постоянного тока: |
15…36 В |
-для переменного тока: |
100…242 В |
Наибольшая сила потребляемого тока при напряжения питания 24 В: |
0,18 А |
Максимальное значение мощности потребления при напряжении сети переменного тока 220 В: |
9 Вт |
Показатели габаритов корпуса: |
9,6х9,6х18,9 см |
Показатель монтажной глубины: |
20 см |
Уровень защиты: |
IP30 |
Максимальный вес блока: |
0,55 кг |
Обозначение при заказе
Обозначение: БРУ-110-А-B-С-U-L, где:
- А, В - код входа 1-го и 2-го канала:
- 1 - унифицированный от 0 мА до 5 мА,
- 2 - унифицированный от 0 мА до 20 мА,
- 3 - унифицированный от 4 мА до 20 мА,
- 4 - унифицированный от 0 В до 10 В.
- C - код выходного аналогового сигнала:
- 1 - от 0 мА до 5 мА,
- 2 - от 0 мА до 20 мА,
- 3 - от 4 мА до 20 мА,
- 4 - от 0 в до 10 В.
- U - напряжение питания:
- 220 - 220В переменного тока,
- 24 - 24В постоянного тока.
- L – исполнение передней панели (обозначение кнопок, индикаторов и дисплеев):
- UA - украинское,
- EN - английское.
Например, заказано блок: БРУ-110-1-3-3-220-UA.
