Гидрораспределитель В16
Гидрораспределитель В16 предназначен для изменения направления или пуска и остановки потока рабочей жидкости в гидравлических системах.
Технические характеристики
|
Параметр |
Тип гидрораспределителя |
|
|
В…16 |
ХВ…16 |
|
|
Условный проход, мм |
16 |
|
|
Давление на выходе, МПа: |
||
|
номинальное |
25 |
32 |
|
максимальное |
28 |
32 |
|
минимальное |
0,5 |
|
|
Максимальное давление на сливе, МПа: |
||
|
для гидрораспределителя с независимым сливом из вспомогательного гидрораспределителя |
25 |
|
|
для гидрораспределителя, у которого слив управления объединен с основным сливом |
6 |
|
|
Давление управления, МПа: |
||
|
максимальное |
25 |
|
|
Расход рабочей жидкости на линии Р-А(В), л/мин: |
||
|
схемы 94 |
125 |
|
|
схем 14, 54, 64 с электрогидравлическим управлением |
80 |
|
|
схемы 54 с ручным управлением |
63 |
|
|
схем 14, 64 с ручным управлением |
63 |
|
|
остальные схемы |
125 |
|
Максимальный расход рабочей жидкости
|
Вид управления и номер схемы |
При давлении на входе, МПа (кгс/см2) |
|||
|
10 (100) |
25 (250) |
32 (320) |
||
|
С электрогидравлическими и гидравлическим управлением с пружинным возвратом золотника: |
24, 34, 44, 84, 94, 574А, 574Б |
240 |
180 |
170 |
|
14, 54, 64, 64А |
160 |
110 |
100 |
|
|
54 |
145 |
100 |
90 |
|
|
С ручным управлением с пружинным возвратом золотника: |
24, 34, 44, 84, 94, 574, 574А |
180 |
180 |
170 |
|
14, 64 |
115 |
80 |
70 |
|
|
54 |
100 |
70 |
65 |
|
|
С ручным управлением с фиксацией золотника для всех схем |
180 |
180 |
170 |
|

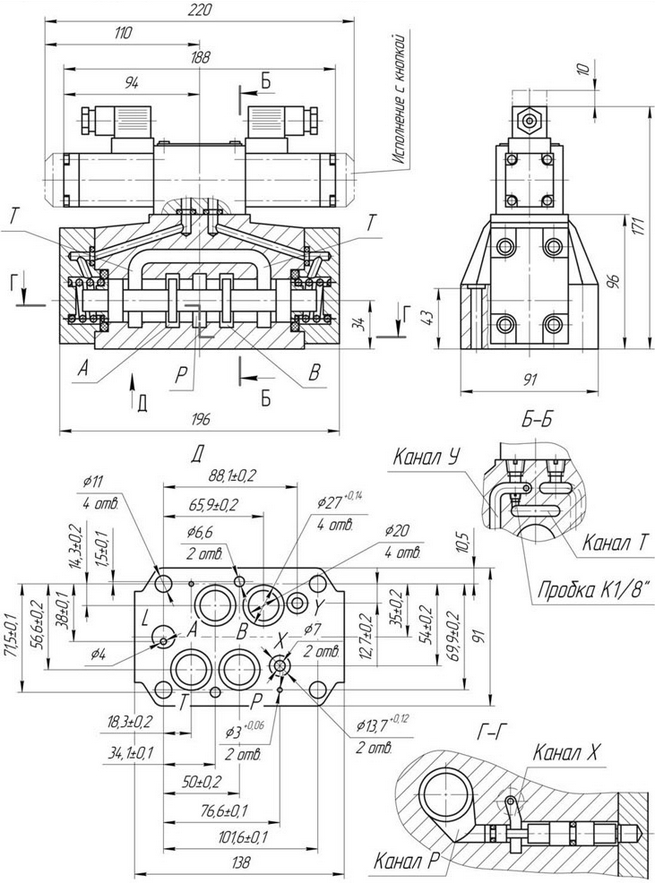

Рис.1 - габаритные размеры гидрораспределителей В16
Обозначение при заказе
Х - В - Х -16 - Х - Х - Х - Х - Х - Х - Х, где:
- Х - номинальное давление на входе:
- Х - 32 МПа;
- не обозначается - 25 МПа.
- В - гидрораспределитель золотниковый;
- Х - вид управления:
- ЕХ - электрогидравлическое;
- Х - гидравлическое;
- ММ - ручное (от рукоятки).
- 16 - условный проход;
- Х - способ установки основного золотника в исходное положение:
- Х - гидравлический возврат, кроме ВММ16;
- Ф - фиксация (только для ВММ16);
- не обозначается - пружинный возврат.
- Х - схема распределителя потока рабочей жидкости: 14, 24, 34, 44, 54, 64, 84, 94, 574, 574А;
- Х - способ установки золотника вспомогательного гидрораспределителя:
- О - без пружинного возврата, только для схем 574, 574А, 574Б;
- ОФ - без пружинного возврата с фиксацией, только для схем 574, 574А, 574Б;
- не обозначается - пружинный возврат.
- Х - род тока, напряжение, частота:
- В - переменный ток: напряжение 110, 220; частота 60 Гц, не обозначается 50 Гц;
- Г - постоянный ток: напряжение 24 В.
- Х - ручное управление электромагнитом:
- Н - электромагнит с кнопкой управления;
- не обозначается - электромагнит без кнопки управления.
- Подвод и слив потока управления:
- Е - подвод от основного потока, слив независимый;
- ЕТ - подвод от основного потока, слив объединен с основным сливом;
- Т - подвод независимый, слив объединен с основным сливом;
- не обозначается - подвод и слив независимые.
- Х - дроссельная плита:
- Р - регулирование на подводе потока управления;
- Р2 - регулирование на отводе потока управления;
- не обозначается - без дроссельной плиты.
