Гидрораспределитель ГРС-10.2-007 предназначен для изменения направления или пуска и остановки потока рабочей жидкости в гидросистемах.
Назначение
Остановка/пуск/изменение направления потока рабочей жидкости в гидравлической системе во время работы технологического оборудования. ГРС 10.2Р-007 используется в различных отраслях промышленности, является универсальным при выполнении задач управления исполнительными механизмами.

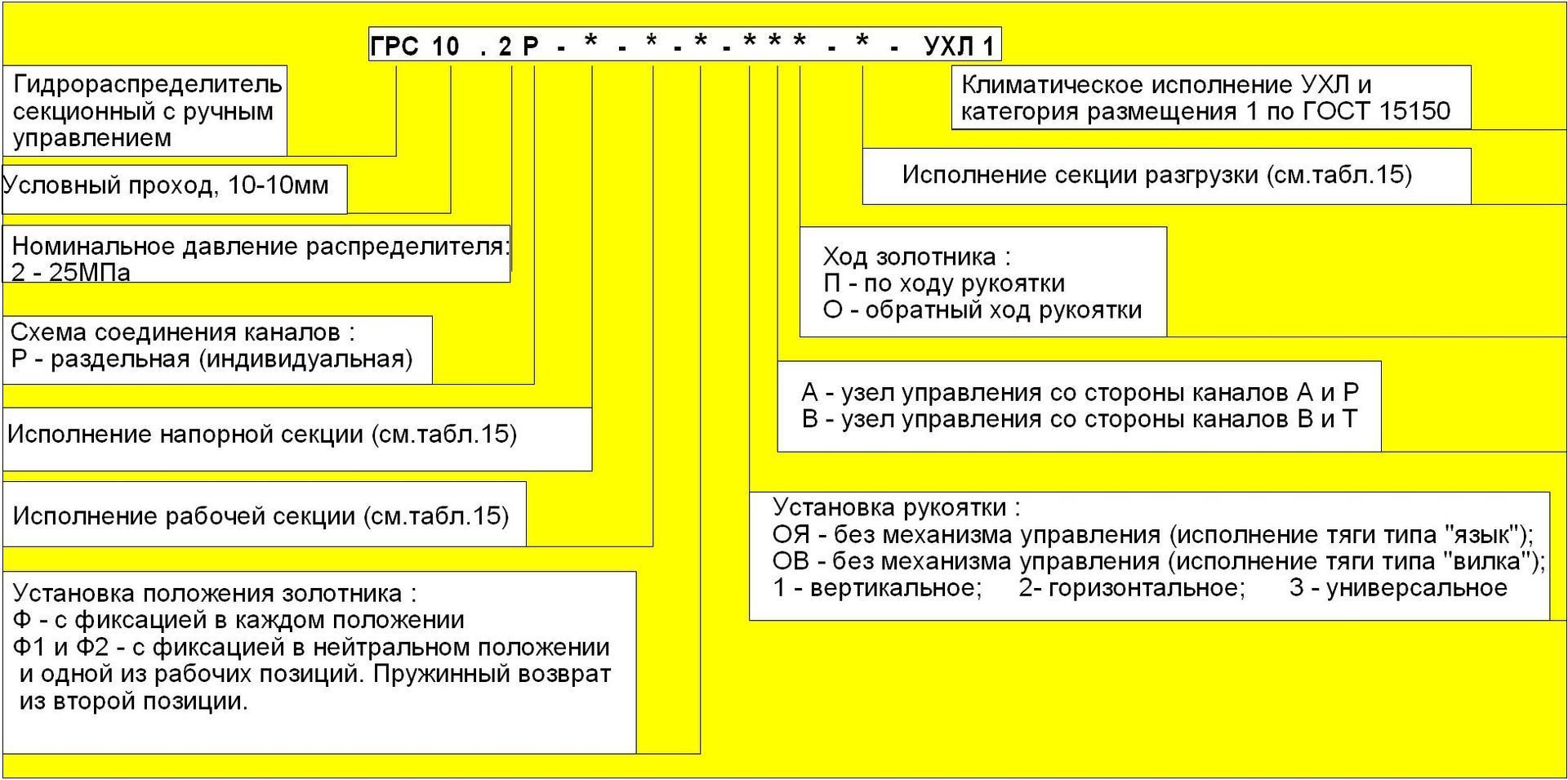

Структура условного обозначения
Устройство и работа
Секционный гидрораспределитель ГРС 10.2Р-007 конструктивно представляет собой набранное из 2÷13 секций устройство (среди них в зависимости от модификации имеются рабочие, напорные и секции слива).
Принцип работы агрегата основан на том, что при размещении золотников в нейтральном положении будет обеспечено соединение насоса с ёмкостью, в которой находится рабочая жидкость. При этом при перемещении его в одну из рабочих позиций происходит открытие канала для подачи потока под давлением с одновременным закрытием канала перелива.
|
Параметр |
Значение |
|
Условный проход Ду, мм |
10 |
|
Расход рабочей жидкости, л/мин |
63 |
|
Давление на входе, МПа (кгс/см2) |
25 (250) |
|
Давление на сливе, МПа (кгс/см2),не более |
2 (20) |
|
Усилие по оси золотника, кгс |
20 |
|
Ход рукоятки, градус |
16±1 |
|
Количество секций |
2…13 |

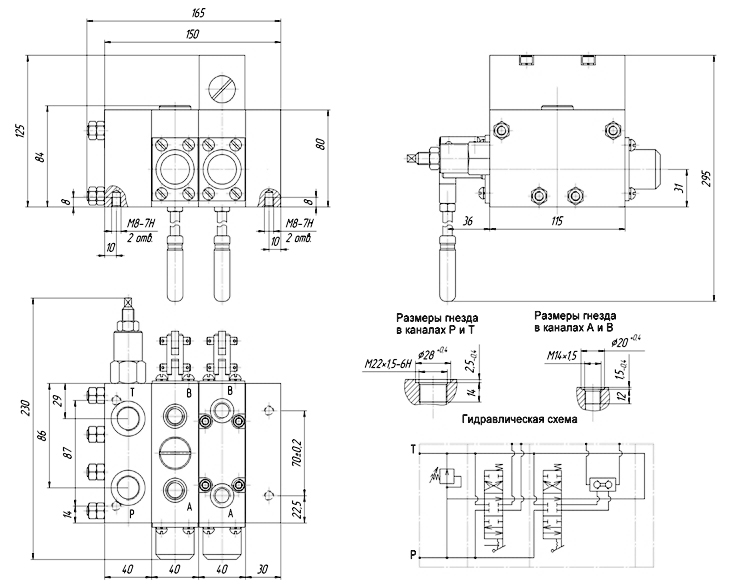

Рис.1 Схема габаритных размеров Гидрораспределителя ГРС-10.2-007
