Гидрораспределитель РММ 10.3 позволяет регулировать направлением потока жидкости в механизмах и полную остановку подачи жидкости, если это потребуется.
Особенности работы
В действие гидрораспределитель РММ 10.3 приводит рычаг, который расположен на боковой части устройства. Перемещение рычага позволяет регулировать рабочей жидкостью, приводя в действие цилиндровую линию. Та в свою очередь соединяется со сливом, после чего цилиндр начинает работать.
Если оставить рукоятку неподвижной, то движение цилиндра будет нулевым.

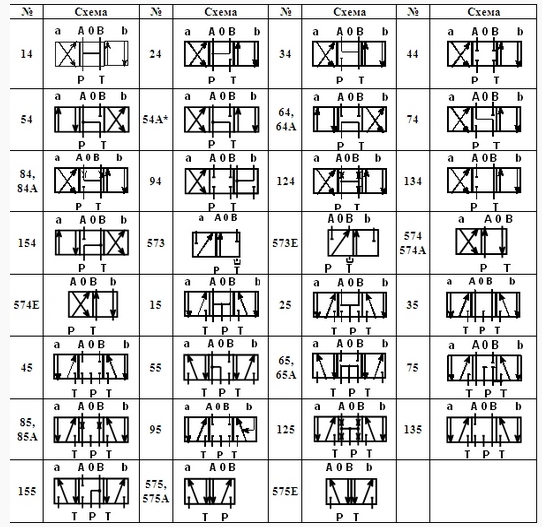

Рис.1 - схема распределения потока рабочей жидкости гидрораспределителя с ручным управлением РММ 10.3
Технические характеристики
|
Параметр |
Значение параметра |
|
Условный проход, мм |
10 |
|
Давление на входе, номинальное, МПа (кгс/см2) |
32 (320) |
|
Давление на выходе (сливе), максимальное, МПа (кгс/см2) |
16 (60) |
|
Расход рабочей жидкости л/мин, номинальный: |
|
|
для схем: 14, 24, 34, 44, 54, 74, 84, 84А, 124, 134, 154 |
25 |
|
для схем: 64, 64А |
40 |
|
максимальный (в зависимости от исполнения по схеме распределения потока), не более |
80 |
|
Внутренняя герметичность (максимальные внутренние утечки по каждой линии), см3/мин, не более: |
|
|
для схем 64, 64А |
200 |
|
для остальных схем |
150 |
|
Ход управления, градус |
21 ± 1 |
|
Сила управления (без давления на сливе), Н |
50 |
|
Положение при эксплуатации: |
|
|
для пружинного возврата |
любое |
|
для исполнений О и ОФ |
горизонтальное |
|
Рабочая жидкость |
минеральное масло |
|
Номинальная тонкость фильтрации, мкм |
25 |
|
Масса, кг, не более |
4,4 |

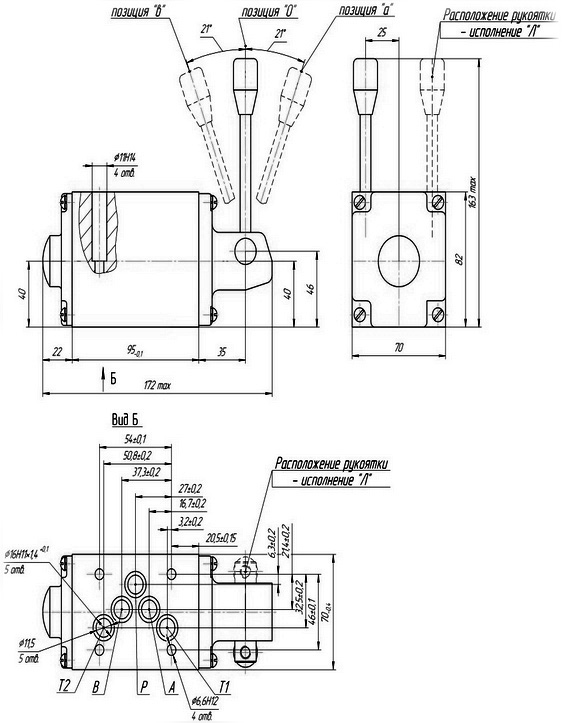

Рис.2 - схема габаритных и установочных размеров мускульного гидрораспределителя РММ 10.3

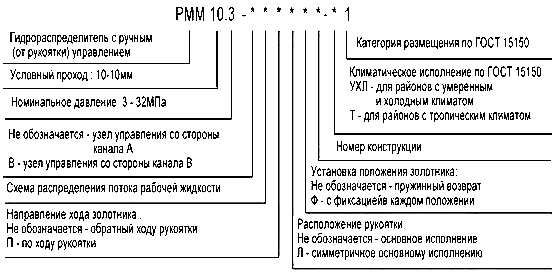

Обозначение при заказе
