Гидрораспределитель РЕХ 10.3 стыкового монтажа четырёх- и пятилинейный с электрогидравлическим управлением предназначен для управления движением рабочих органов станков и других машин.

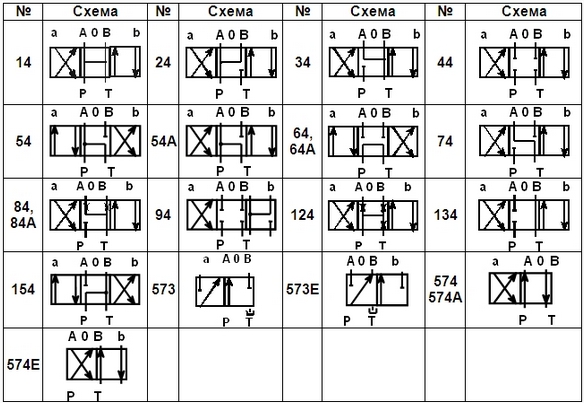

Рис.1 - схема распределения потока рабочей жидкости РЕХ 10.3
Технические характеристики
|
Параметр |
Значение параметра |
|
Условный проход, мм |
10 |
|
Давление на входе, номинальное, МПа |
32 |
|
Давление на выходе (сливе), максимальное, МПа: |
|
|
для исполнений с независимым сливом из гидрораспределителя управления |
25 |
|
для исполнений с объединенным сливом из гидрораспределителя управления |
6 |
|
Расход рабочей жидкости, л/мин: |
|
|
номинальный |
40 |
|
максимальный |
120 |
|
Внутренняя герметичность (максимальные внутренние утечки по каждой линии), см3/мин |
200 |
|
Время срабатывания, мс |
35 |
|
Давление управления, МПа: |
|
|
максимальное |
25 |
|
минимальное |
1,2 |
|
Положение при эксплуатации |
|
|
для пружинного возврата АЛ и АЕ |
любое |
|
для исполнений К |
горизонтальное |
|
Рабочая жидкость |
минеральное масло |
|
Номинальная тонкость фильтрации, мкм |
25 |
|
Масса, кг: |
|
|
с одним электромагнитом |
7,0 |
|
с двумя электромагнитами |
7,5 |

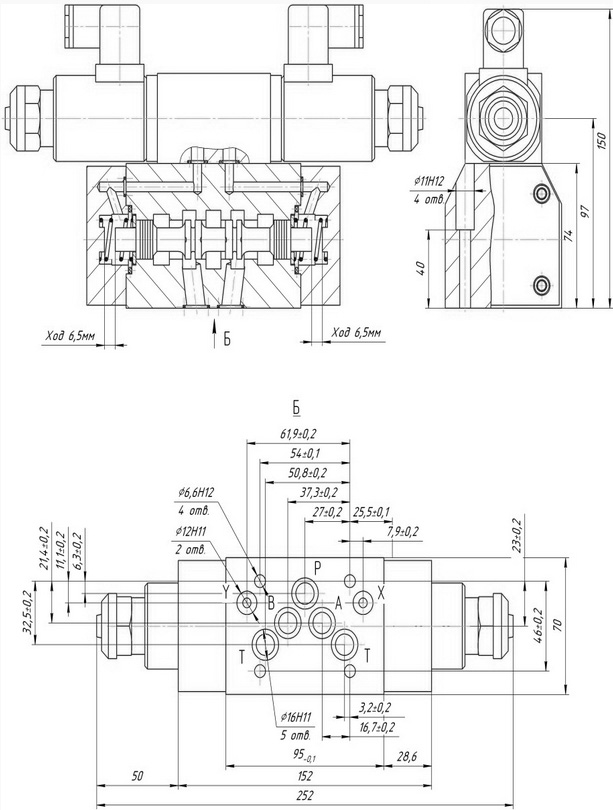

Рис.2 - габаритные размеры гидрораспределителя с электрогидравлическим управлением РЕХ 10.3

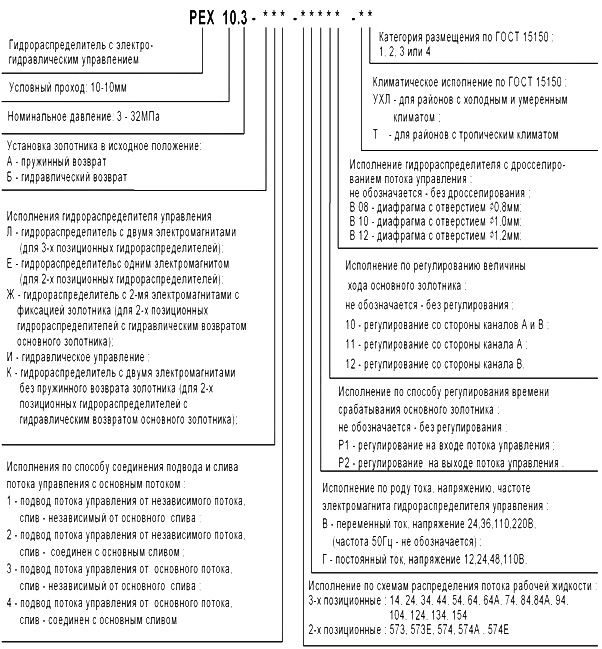

Обозначение при заказе
