Гидрораспределители 1П110.16.02.060-01-574АР в искробезопасном исполнении устанавливаются на погрузочные, проходческие и другие горные машины с дистанционным и автоматическим управлением.

Устройство и работа

Конструкция распределителя гидравлического 1П110.16 разработана для поддержки внутрисистемного давления на уровне 32 МПа. Корпус прибора защищен от попадания грязи по стандарту IP55. Прибор нуждается в источнике постоянного питания 24В.

Структура условного обозначения

Обозначение модификации - 1П110.16.02.060-01-574АР:

1П110.16.02.060-01 - гидрораспределитель с электромагнитным управлением;
А - электромагнит со стороны канала А;
574 - схема распределения рабочего потока жидкости;
пружинный возврат;
Р - фильтр в канале Р.

Технические характеристики
Условный проход Ду, мм	10
Давление на входе, МПа	32
Расход рабочей жидкости, л/мин для исполнения с фильтром, л/мин	40 5
Напряжение питания электромагнита, В	24
Потребляемая мощность, Вт	18
Уровень взрывозащиты	РО, Иа С
Степень защиты	IP55
Тип источника питания	ИП24-12 или КПТ13
Масса, кг с одним электромагнитом с двумя электромагнитами	6,8 9,4

"Конструктивная схема гидрораспределителя"

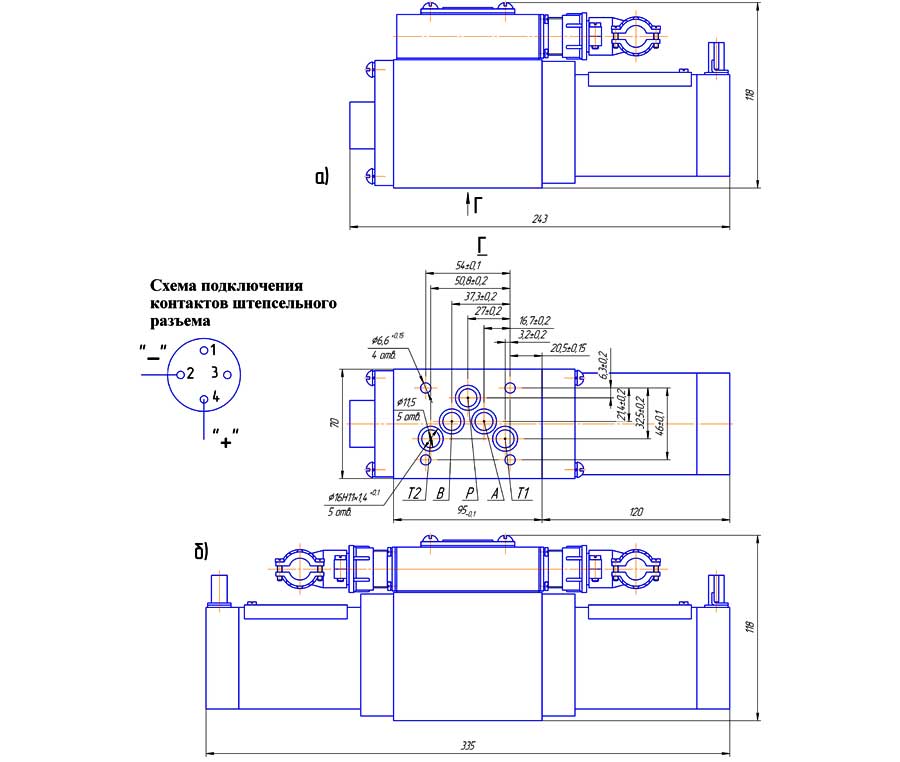

Рис.1 Конструктивная схема гидрораспределителя

а) 2-х позиционный гидрораспределитель
б) 3-х позиционный гидрораспределитель
