Гидрораспределитель секционный ГРС 10.2П с ручным управлением применяется для управления исполнительными механизмами машин и обеспечивают различные схемы управления:
- параллельную;
- последовательную;
- комбинированную из первой и второй схем.
Принцип работы
В нейтральном положении всех золотников обеспечивается соединение насоса с баком, а при переключении какого-либо золотника в одну из рабочих позиций – одновременное перекрытие переливного канала и открытие напорного канала.
| Параметры | Значения |
| Условный проход Ду, мм | 10 |
| Давление на входе, МПа (кгс/см2) | 25 (250) |
| Давление на сливе, МПа (кгс/см2) | 2 (20) |
| Расход рабочей жидкости, л/мин | 63 |
| Усилие по оси золотника, кгс (при отсутствии давления на сливе) | 20 |
| Ход рукоятки, градус | 16±1 |
| Количество секций | 2…11 |
Условное обозначение
Условное обозначение: гидрораспределитель секционный типа ГРС10.2П-20У255-21Ф.31-3ВПС-30М УХЛ1
- ГРС10.2П – гидрораспределитель с ручным управлением секционный (ГРС) с условным проходом – 10 мм (10), номинальным давлением распределителя – 25МПа (2), с раздельной (индивидуальной) схемой соединения каналов давления Р рабочих секций (П);
- 20У255 – напорная секция с отверстиями для подвода и слива рабочей жидкости, с предохранительным клапаном прямого действия (20У), диапазон настройки клапана до 25МПа (2), резьбы каналов Р и Т – М22x1,5 (55);
- 21Ф – первая рабочая секций (от напорной): 44 схема распределения потока (2), резьбы каналов А и В М14x1,5 (1), с фиксацией золотника в каждом положении (Ф);
- 31 – вторая рабочая секций (от напорной): 44 схема распределения потока с гидрозамком (3), резьбы каналов А и В – М14x1,5 (1);
- 3ВПС – узел управления: горизонтальная установка рукоятки (3) со стороны каналов Ви Т– (В), ход золотника по ходу рукоятки (П), расположения рукоятки – по направлению к стыковой поверхности распределителя (С);
- 30 – секций разгрузки: каналы слива и перепускной канал объединены;
- М – гнезда корпусов всех секций под ввертные детали – по ГОСТ 22526 (уплотнение плоской металлической прокладкой – ГОСТ 23358);
- УХЛ1 – климатическое исполнение и категория размещения по ГОСТ 15150.
| Резьба канала Р напорной секции | Резьба канала Т напорной секции | Резьба каналов Р, Т, П секции разгрузки | Резьба каналов А и В рабочей секции |
| 1 — М14×1,5 | 1 — М14×1,5 | 1 — М14×1,5 | 1 — М14×1,5 |
| 2 — М16×1,5 | 2 — М16×1,5 | 2 — М16×1,5 | 2 — М16×1,5 |
| 3 — М18×1,5 | 3 — М18×1,5 | 3 — М18×1,5 | 3 — М18×1,5 |
| 4 — М20×1,5 | 4 — М20×1,5 | 4 — М20×1,5 | 4 — М20×1,5 |
| 5 — М22×1,5 | 5 — М22×1,5 | 5 — М22×1,5 | 5 — М22×1,5 |
| 6 — М24×1,5 | 6 — М24×1,5 | 6 — М24×1,5 | - |
| Напорная секция | Рабочая секция | Секция разгрузки |
| 20– напорная секция с отверстиями для подвода и слива рабочей жидкости | 0– аналог 34 схемы распределения | 30– внутри секции каналы слива и перепускной канал объединены |
| 20У– напорная секция с отверстиями для подвода и слива рабочей жидкости и предохранительным клапаном прямого действия | 1– аналог 34 схемы распределения с гидрозамком | 31– внутри секции каналы слива объединены, перепускной канал имеет отверстие для подключения трубопровода |
| 20С– напорная секция с отверстиями для подвода и слива рабочей жидкости и предохранительным клапаном двойного действия | 1А– аналог 34 схемы распределения с односторонним гидрозамком в канале А | 32– каналы слива разъединены, перепускной канал имеет отверстие для подключения трубопровода |
| 21– напорная секция с отверстиями для раздельного подсоединения рабочей жидкости к каналу давления и перепускному каналу | 1В– аналог 34 схемы распределения с односторонним гидрозамком в канале В | 33– внутри секции каналы слива объединены, секция имеет отверстия для присоединения трубопроводов к каналу давления и перепускному каналу |
| 22– напорная секция с отверстиями для раздельного подсоединения рабочей жидкости к каналу давления и перепускному каналу. Каналы слива внутри корпуса объединены | 2– аналог 44 схемы распределения | - |
Гарантии
Гарантийный срок эксплуатации распределителя секционного составляет 12 месяцев со дня отгрузки заказчику

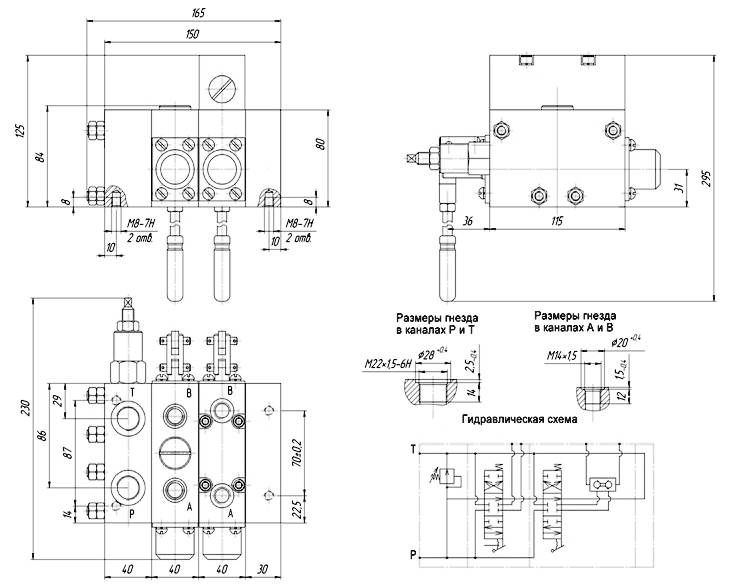

Рис.1 Габаритные размеры гидрораспределителя ГРС 10.2П
