Фильтр Х44-31 ... Х44-34

Фильтр Х44-31, Х44-32, Х44-33, Х44-34 служит для фильтрации-очистки смазочно-охладительных жидкостей от механических примесей. С помощью этих фильтров можно очищать эмульсии на водной основе, вязкость которых находится в пределах 1...1,5 мм²/сек. В качестве элемента для высококачественной фильтрации используется специальная бумага, обеспечивающая высокую тонкость очистки и владеющая достаточной плотностью и пропускной способностью.

Особенности конструкции

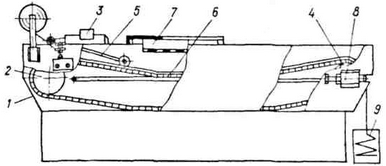

Фильтр-транспортер Х44-3Х отличаются простой и надежной конструкцией. Она включает в себя следующие элементы: ударопрочный корпус (1), ведущий вал (2), мотор-редуктор (3), ведомый вал (4), транспортная лента (6), устройство для автоматического запуска и остановки конвейерного привода (5), натяжной механизм (8), приемник (7), емкость для загрязненной бумаги (9).

Рис.1 - схематический вид фильтров Х44-3Х

Фильтры серии Х44-3Х могут производиться в нескольких модификациях, отличающихся номинальным расходом жидкости – от 50 до 200 л/мин и шириной фильтрующей ленты – от 30 до 90 см.

Функционирование фильтров

Жидкость, которая поддается очистке, подается в приемник фильтра Х44-3Х, с которого попадает на фильтрующую бумагу, расположенную на ленте транспортера. Эмульсия, которая прошла через бумагу, будет стекать в бак. Показатель тонкости очистки применяемой бумаги составляет 25 мкм.

По мере осуществления процесса очистки будет происходить загрязнение фильтрующей бумаги, что приведет к увеличению объема жидкости на ее поверхности и провисанию ленты. При достижении определенного уровня провисания сработает механизм запуска перемещения ленты конвейера.

Эксплуатационные условия

Фильтры Х44-3Х разработаны с условием их использования в закрытых промышленных помещениях с не агрессивной средой. Температура воздуха должна находиться в пределах +10 ºС…+40 ºС.

Технические характеристики
