Фильтр ФВСМ
Фильтры всасывающие ФВСМ представляют собой приемные фильтрующие узлы, используемые для очистки масла от механических примесей. Отличительной особенностью фильтров является автоматическое сигнализирование о засорении фильтрующего элемента. Тонкость фильтрации, обеспечиваемая фильтрами, может составить 80 мкм или 160 мкм.
Область применения
Фильтры ФВСМ предназначены для монтажа на патрубок всасывающей магистрали насоса гидравлической системы промышленных станков и прочих машин с исполнительными гидросистемами. Для установки на магистральные трубопроводы могут применяться фильтры с условным проходом 32, 63 или 80 мм.
Конструкционное исполнение фильтрующих устройств ФВСМ предусматривает их использование в регионах с умеренным (исполнение УХЛ4) или же тропическим климатом (О4.1).
Конструкционные особенности и работа
Фильтры всасывающие с электровизуальной индикацией о загрязнении ФВСМ владеют простой и надежной конструкцией. В состав фильтра входят удароустойчивый корпус, внутри которого установлен фильтрующий элемент и перепускной клапан. Перед фильтрующим элементом, возле входной полости, располагается магнитоуловитель, который «вылавливает» металлические примеси. Чтобы сигнализировать о загрязнении фильтра, на его корпусе прикреплена панель с подпружиненной диафрагмой, которая связана с выходной полостью фильтрующего устройства.
В процессе работы ФВСМ загрязненное масло поступает во входной канал фильтра за счет разрежения, обеспечиваемого насосом. После очистки на фильтрующем элементе масло перетекает в выходную магистраль и подается к соответствующим механизмам.
Если происходит надменное загрязнение фильтрующего прибора, увеличивается разрежение в выходной полости. Это приводит к смещению подпружиненного плунжера диафрагмы и замыканию контактов, посредством чего подается сигнал о загрязнении.
Эксплуатационные ограничения
Фильтры ФВСМ рассчитаны для работы с маслом, показатель которого, при температурах от +1 ºС до +60 ºС, находится в пределах от 10 до 500 мм3/сек. Температура окружающего воздуха при использовании фильтров должна составлять в пределах +1 ºС…+60 ºС.
Технические характеристики
|
Наименование |
ФВСМ |
||||||||
|
32-40 |
32-80 |
32-160 |
63-405 |
63-80 |
63-160 |
80-40 |
80-80 |
80-160 |
|
|
Условный проход, мм |
32 |
32 |
32 |
63 |
63 |
63 |
80 |
80 |
80 |
|
Допустимая тонкость фильтрации, мкм |
40 |
80 |
160 |
40 |
80 |
160 |
40 |
80 |
160 |
|
Расход при перепаде атмосферного номинального давления, л/мин |
32 |
40 |
63 |
80 |
100 |
160 |
160 |
320 |
400 |
|
Перепад атмосферного давления, МПа |
0,007 |
||||||||
|
Перепад атмосферного давления при срабатывании предупредительного сигнала, МПа |
0,012 ±0,001 |
||||||||
|
Перепад атмосферного давления при срабатывании аварийного сигнала. МПа |
0,019 ±0,001 |
||||||||
|
Перепад атмосферного давления при срабатывании клапана (предохранительного), МПа |
0,014 |
||||||||
|
Допустимое разрежение всасывания, МПа |
0,025 |
||||||||
|
Вес, кг |
3,2 |
7 |
18,6 |
||||||

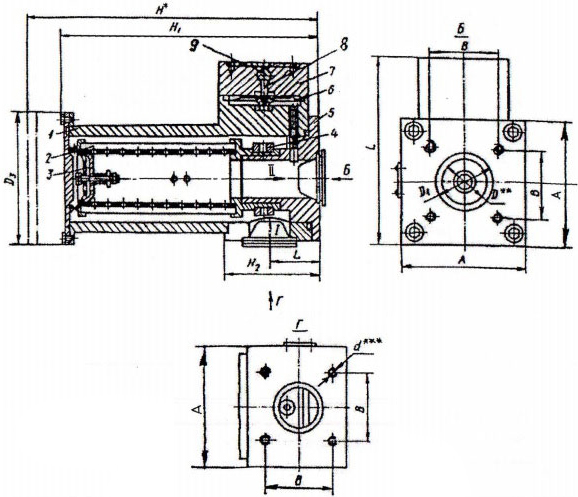

Рис. 1 - схематический вид фильтров серии ФВСМ
