Фильтры напорные ФГМ
Напорные фильтры ФГМ используются в качестве устройства для очистки деревообрабатывающих и прессовых станков, литейного оборудования от механических загрязняющих примесей и масел минерального типа.
Эти фильтрующие приборы производятся двух модификаций, в зависимости от номинального давления:
- ФГМ-16 - номинальное давление 16 МПа;
- ФГМ-32 - давление 32 МПа.
Принцип работы
Во внутрь фильтра ФГН через входное отверстие поступает рабочая жидкость. На следующем шаге смесь проходить через фильтрующий элемент, тем самым образовывается очищенная от примесей жидкость, которая вскоре через выходное отверстие попадает в систему.
Загрязнение фильтрующего элемента происходит, когда значение перепада давления достигает 0,3 МПа (±0.03), при этом срабатывает индикатор, сообщающий о загрязнении элемента и об необходимости его замены. Если не заменить фильтроэлемент, то давление начнет расти и фильтр ФГМ начнет пропускать неочищенную жидкость.
Технические характеристики
|
Коммутируемая мощность |
не более 9 Вт |
|
Напряжение постоянного или переменного тока, подводимое от внешнего источника питания |
не более 42 В |
|
Диапазон коммутируемого тока |
1× 10-4... 0,5 А |
|
Сечение провода |
не менее 0,2 мм2 |
|
Сопротивление |
не более 0,36 Ом |
|
Степень защиты |
ГОСТ 14254-96 IP 44 |
|
Кинематическая вязкость очищаемых минеральных масел |
не более 200 мм 2 /с (сСт) |
|
Температура окружающей среды |
от +1°С до +40°С |
Технические характеристики ФГМ-32
|
Обозначение фильтра |
Номинальное давление, МПа |
Тонкость фильтрации, мкм |
Номинальный расход, л/мин |
Условный проход, мм |
Номинальный перепад давлений, МПа, не более |
|
1ФГМ32-05М(К) |
32 |
5 |
15,5 |
12 |
0,16 |
|
1ФГМ32-ЮМ (К) |
10 |
40 |
|||
|
1ФГМ32-25М(К) |
25 |
||||
|
1ФГМ32-40М(К) |
40 |
||||
|
2ФГМ32-05М(К) |
5 |
25 |
20 |
||
|
2ФГМ32-10М(К) |
10 |
80 |
|||
|
2ФГМ32-25М(К) |
25 |
80 |
|||
|
2ФГМ32-40М(К) |
40 |
100 |
|||
|
ЭФГМ32-05М(К) |
5 |
63 |
32 |
||
|
ЗФГМЭ2-10М(К) |
10 |
200 |
|||
|
ЗФГМЭ2-25М(К) |
25 |
200 |
|||
|
ЭФГМ32-40М(К) |
40 |
250 |
|||
|
4ФГМ32-05М(К) |
5 |
100 |
40 |
||
|
4ФГМ32-10М(К) |
10 |
320 |
|||
|
4ФГМ32-25М(К) |
25 |
320 |
|||
|
4ФГМ32-40М(К) |
40 |
400 |
Технические характеристики ФГМ-16
|
Обозначение фильтра |
Номинальное давление, МПа |
Тонкость фильтрации, мкм |
Номинальный расход, л/мин |
Условный проход, мм |
Номинальный перепад давлений, МПа, не более |
|
1ФГМ16-05М(К) |
16 |
5 |
16 |
12 |
0,16 |
|
1ФГМ16-10М(К) |
10 |
40 |
|||
|
1ФГМ16-25М(К) |
25 |
50 |
|||
|
1ФГМ16-40М(К) |
40 |
63 |
|||
|
2ФГМ16-05М(К) |
5 |
20 |
20 |
||
|
2ФГМ16-10М(К) |
10 |
80 |
|||
|
2ФГМ16-25М(К) |
25 |
80 |
|||
|
2ФГМ16-40М(К) |
40 |
100 |

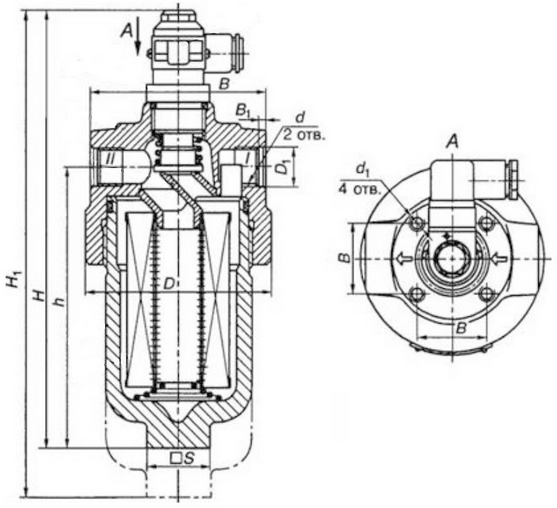

Схема габаритных и установочных размеров
Обозначение при заказе
Пример обозначения: A ФГМ B-С D E, где:
- A - исполнение по габариту:
- 1 - dy 12,
- 2 - dy 20,
- 3 - dy 32,
- 4 - dy 40,
- B - номинальное давление:
- 16 МПа,
- 32 МПа,
- С - номинальная тонкость фильтрации:
- 05 мкм,
- 10 мкм,
- 25 мкм,
- 40 мкм,
- D - тип резьбы на выходном отверстии:
- М - метрическая,
- К - коническая,
- E - климатическое исполнение по ГОСТ 15150:
- УХЛ4;
- О4,1.
