Унифицированный фильтропакет ФП-3ПС производится как компонент, который используется в различных трансформаторах, турбинных и гидравлических устройствах для чистки рабочих масел и других рабочих жидкостей.
Данное исполнение фильтров ФП-3ПС в своей конструкции использует подслойные сетки (ПС), который производятся из влагоустойчивого и прочного материала – волокно фильтровальное.
Фильтропакеты поставляются в собраном виде, готовые к эксплуатации. Характеристики фильтропакета гарантируют высокую степень очистки,
низкое гидравлическое сопротивление, большой ресурс работы и сохранение основных технических характеристик на весь период эксплуатации.
Технические характеристики
| Наименование | Значения |
| Пропускная способность, m3/h, (по трансформаторному маслу) | |
| номинальная | 3,6 |
| максимальная | 10 |
| Номинальная тонкость фильтрации, мкм | 5 |
| Массовое содержание механических примесей в трансформаторном масле на выходе установки за один цикл обработки, г/т | 15 |
| Ресурс унифицированного фильтропакета при классе чистоты трансформаторного масла на входе не хуже 13-ГОСТ 17216 (18/15 - ISO 4406), м3 | 120 |
| Степень очистки по механическим твердотельным загрязнениям, (%) | 90 |
| Максимально допустимая рабочая температура фильтруемой среды (°С) | 110 |
| Начальный перепад давления, (кгс/см²) при номинальной пропускной способности и "чистом" фильтропакете | 0,09 |
| Площадь фильтрующей шторы, м2 | 2,6 |
| Максимально допустимый перепад давления на фильтропакете | 3,5 |
| Габаритные размеры, мм | 152х65х605 |
| Масса, кг | 2,6 |

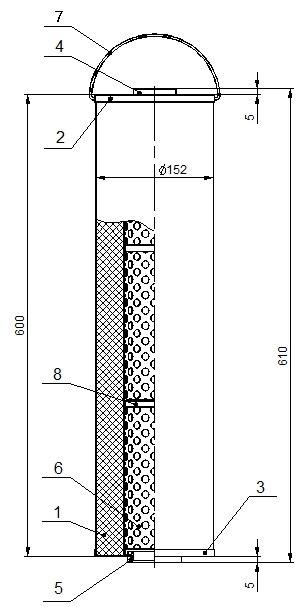

рис.1 - Общий вид и габаритные размеры фильтропакета ФП-3ПС
где:
- штора фильтрующая;
- крышка верхняя;
- крышка нижняя;
- крышка под прижимную пружину;
- манжета;
- каркас;
- скоба;
- кольцо.
Унифицированный фильтропакет ФП-3ПС
Артикул:
9226
15 900.00 ₽
14 904.00 ₽
