Блок преобразования БПИ-1
Блок преобразования БПИ-1 представляет собой блок преобразования сигналов интерфейсов. С помощь этого модуля можно организовать эффективную систему обмена информацией между ПК, микропроцессорным контроллером, и прочими устройствами ввода/вывода импульсов. Благодаря блоку этого типа поддерживается процесс преобразования сигналов, поступающих с интерфейсов RS232 в сигналы постоянного тока, отвечающие интерфейсу CL-CurrentLoop.
Область предназначения
Блоки БПИ-1 позволят выполнить следующие задачи:
- формирование эффективных распределительных систем;
- обеспечение сбора информации, поддержка диспетчерского контроля, преобразование сигналов для систем управления;
- формирование импульсов с требуемыми параметрами интерфейса, используемого для связи с измерительными устройствами, различными терминалами, счетчиками и пр.
Конструкционные особенности
Блок преобразования БПИ-1 представляет собой блочный прибор, который включает в свою конструкцию узел питания и систему приема/передачи данных. Система питания устройства рассчитана на поддержку подачи рабочего напряжения на интерфейсы RS232С и CL-CurrentLoop, а также для формирования токовой петли с показателями тока и напряжения соответственно 15 мА и 25 В. Прием входного сигнала осуществляется от приемопередающей системы, подключенной к интерфейсу RS232С, а вывод преобразованных сигналов осуществляется через приемопередающий узел интерфейса CurrentLoop.

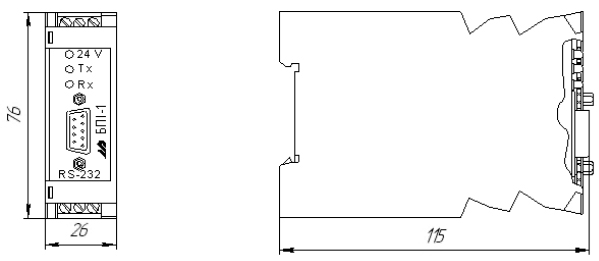

Схема габаритных размеров блока БПИ-1
Принцип работы преобразователя
Функционирование блока БПИ-1 заключается в возможности аппаратного преобразования потенциальных 2-полярных сигналов +12 В и -12 В. Процедура преобразования обеспечивает получение на выходе сигналов с параметрами напряжения и тока равными 25 В и 15 мА, соответственно.

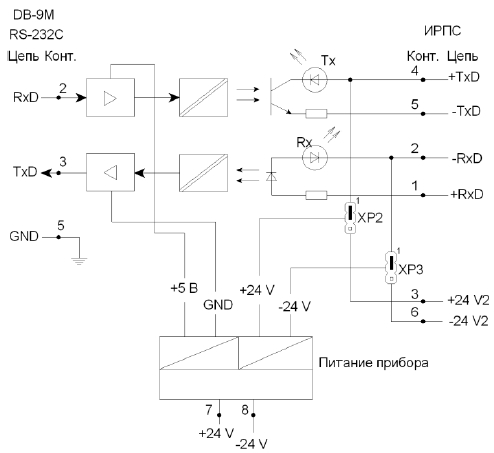

Блок-схема блока БПИ-1
Технические характеристики
|
Количество уровней гальванической изоляции: |
3 – вход, выход, питание |
|
Показатели диапазонов напряжения сети электрического питания через сетевой адаптер: |
|
|
=I: |
8÷36 В |
|
~I: |
220 В |
|
Наибольшая величина потребляемой мощности при U=24 В и силе тока I=0,065 А: |
1,8 ВА |
|
Значения габаритов: |
7,6x2,6x11,5 см |
|
Максимальный показатель веса: |
130 грамм |
Эксплуатационные условия
Блоки БПИ-1 производятся в климатическом исполнении УХЛ4.2, что предусматривает возможным использование устройства в среде с температурным режимом от -400С до +700С. Для эффективной защиты от влаги и пыли, блок владеет ударопрочным корпусом, обеспечивающим уровень защиты IP30.
