Блок БКЗ-3 МК
Блок БКЗ-3 МК относится к защитным устройствам, используемым для эффективной защиты электроцепей от токов коротких замыканий. Прибор рассчитан для параллельного использования с датчиками типа ДТ1-ДТ8 с целью контроля состояния подземных электрических сетей, владеющих изолированной нейтралью.
Кроме этого, модули защиты БКЗ-3 МК могут встраиваться в рудничные коммутационные узлы, обеспечивающие управление и защиту технологического оборудования, функционирующего в условиях шахт и выработок. Блоки позволяют обеспечивать эффективную защиту электроприводов от токовых перегрузок с возможностью запоминания параметров режима перегрузки.

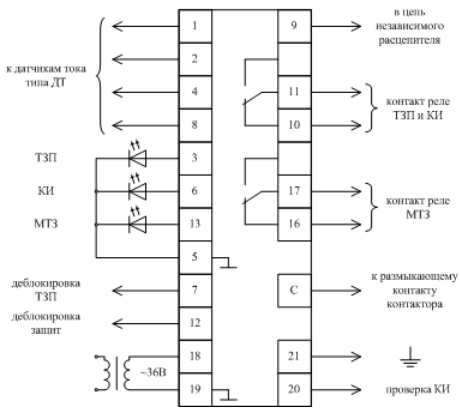

Схема подключения БКЗ-3 МК
Особенности конструкции
Конструктивно блок БКЗ-3 МК реализован как пластиковый корпусный узел, внутри которого установлена печатная плата с коммутационной вилкой. Верхняя часть блока имеет набор регуляторов для установки уставок срабатывания электронной защиты по току и перегрузке. Также тут расположены переключатели рабочих режимов, регуляторы напряжения и коммутационное гнездо для включения цепи контроля состояния изоляции электрической цепи.

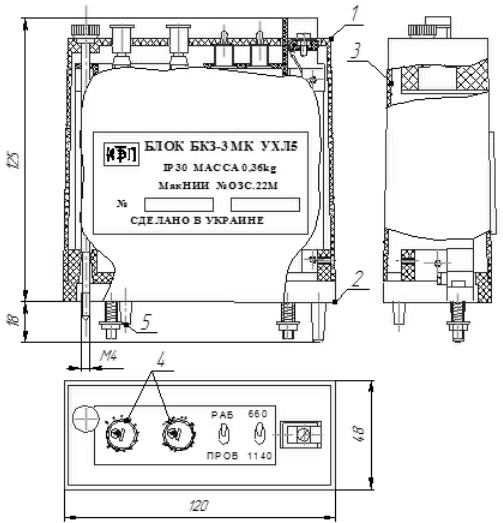

Схема габаритных размеров
Технические характеристики
|
Показатель номинального напряжения питания блока: |
36 В |
|
Значение интервала изменения напряжения UHOM: |
0.85-1.10 |
|
Показатель установок контролируемого напряжения изоляции и отклонений при UHOM: |
|
|
- для силовых цепей с U=660 В: |
35±5 кОм 110±10 кОм |
|
- для силовых цепей с U=1140 В: |
110±10 кОм 300±80 кОм |
|
Величина максимального времени для срабатывания блока: |
|
|
- для кратности первичного тока трансформатора к току уставки 1:5: |
не больше 70 мсек |
|
- при наличии перегрузки, равной 6-ти величинам IHOM защищаемого объекта: |
5 сек |
|
- при наличии перегрузки, равной 1,2 величины IHOM защищаемого объекта: |
20 мин |
|
Минимальное значение времени запоминания режима перегрузки, равной 1.2 величины IHOM: |
2 мин |
|
Максимальный показатель потребляемой мощности: |
2.0 Вт |
|
Размеры бока: |
12.5х12х48 см |
|
Вес устройства: |
360 грамм |
Техническое условие - ТУ У 31.2-00217159-043-2003.
Условия для эксплуатации
Блоки БКЗ-3 МК производятся в исполнении, которое относится к категории УХЛ. Это предусматривает возможным эффективную эксплуатацию устройств при температурах воздушной среды в пределах от -100С до +600С. Величина приведенной влажности среды может достигать предельного значения в 100% при температурах воздуха +350С.
На рабочем месте допускаются незначительные вибрации, не выходящие за первую степень жесткости по ГОСТу. Рабочее положение при креплении на месте использования может быть произвольным. Единственное, на что нужно обратить внимание при установке – это положение фигурного ключа, вырезанного на основании блока БКЗ-3 МК.
Комплектация
- Блок БКЗ-3 МК — 1 шт.
- Гнездо соединителя — 1 шт.
- Руководство по эксплуатации — 1 шт.
Обозначение при заказе
Пример записи устройств защиты при заказе:
- "Блок комплексной защиты типа БКЗ-3 МК, ТУ У 31.2-00217159-043-2003".
Гарантийное обслуживание
Если Вы недовольны качеством предоставляемых услуг или качеством товаров, то мы готовы в кратчайшие сроки разрешить любую проблему. Всё решается индивидуально!
Сроки гарантии на каждый прибор индивидуальны (от 2-х недель до 36 месяцев) и прописываются в соответствующей документации, которая идет в комплектации с товаром.
Гарантия перестает быть действительной в случаях:
- несоблюдения клиентом инструкции по эксплуатации, прилагаемой к изделию;
- наличия механических повреждений на изделии, а также следов воздействия химических веществ;
- отсутствия гарантийного талона на изделие у клиента.
