Блок реле утечки РУ-127/220 МК
Блоки РУ-127/220МК представляет собой устройство защиты, используемое в 3-фазных электроцепях переменного тока с напряжениями 127 В или 220 В. Такое напряжение обеспечивается с помощью трансформаторных подстанций с изолированными нейтралями.
Применение блока релейной защиты позволит выполнить эффективную защиту оборудования от повреждений, которые могут возникать при воздействии токов утечки. Также установка этих устройств позволит исключить случаи поражения током утечки обслуживающего оборудование персонала.
Область применения
Блоки защиты РУ-127/220МК разработаны для установки в распределительные системы конфигураций питания шахтного типа. Такие системы питания используются на горнорудных объектах, на поверхности шахт, а также в подземных выработках.
Конструкционные особенности и работа
Реле (блоки) утечки РУ-127/220МК производятся в виде ударопрочных блоков, располагаемых во взрывозащитных корпусах шахтного источника питания серии ИПШ. Релейные устройства выполнены в двухканальной конфигурации с каналом на 127/220 В, которые функционируют независимо и селективно действуют на питающие цепи контакторных узлов источников питания.

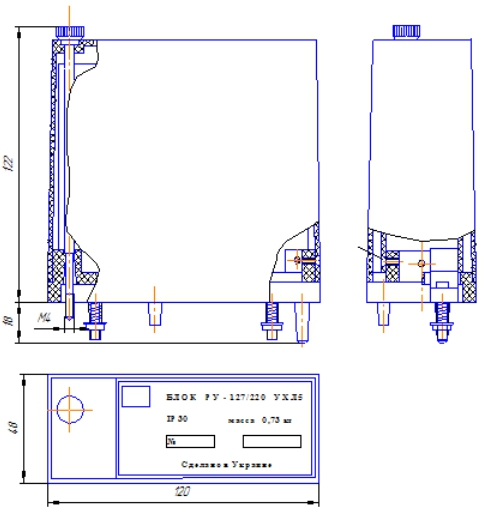

Схема габаритных размеров блока РУ-127/220МК
Основными рабочими элементами релейных устройств РУ-127/220МК являются печатные платы, располагаемые внутри пластикового корпуса. Выходы электронных плат подключены к штепсельному разъему, используемому для коммутации блока к источникам питания.
В процессе работы электрические схемы обеспечивают:
- непрерывный контроль электросопротивления изоляции 2-х подключений с последующей подачей на них электронапряжения;
- защиту от токов утечки на землю по двум подключениям с напряжением 127 или 220 В;
- световую сигнализацию при срабатывании исполнительного релейного механизма.

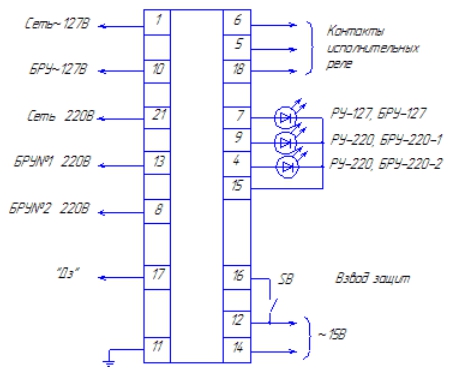

Схема внешних соединений блока РУ-127/220МК
Технические характеристики
|
Показатель питающего напряжения: |
15 В |
|
Возможные изменения питающего напряжения от Uном: |
85…110% |
|
Показатель напряжения защищаемых 3-фазных сетей: |
127 В / 220 В |
|
Величина электросопротивления срабатывания при 3-фазных утечках: |
|
|
U=127 В: |
10±2 кОм |
|
U=220 В: |
24±4 кОм |
|
Показатель сопротивления срабатывания при 1-фазной утечке: |
|
|
U=127 В: |
3,3±0,8 кОм |
|
U=220 В: |
9±1,2 кОм |
|
Возможная смена сетевой емкости сети (на одну фазу): |
от 0 до 1,0 мкФ |
|
Возможный длительный ток утечки: |
0,025 А |
|
Показатель потребляемой мощности: |
не более 5Вт |
|
Габариты устройства: |
12,5х12,0х4,8 см |
|
Масса: |
не более 0,73 кг |
Комплектация
- блок реле утечки РУ-127/220 МК — 1 шт;
- гнездо соединительное — 1 шт;
- руководство по эксплуатации — 1 шт.
