Аппарат АЗУР-4МК
* ориентировочная цена, требуется уточнение
Аппараты защиты АЗУР-4МК представляют собой защитные системы от токов утечки на землю. Благодаря этим приборам обеспечивается эффективная защита персонала от ударов токами при их утечке на земную поверхность. Также эти блоки защиты гарантируют надежную защиту электрифицированной аппаратуры от токов утечки, которые могут привести к выходу ее из строя или даже к возникновению возгорания. Аппарат АЗУР-4МК заменяет аппарат АЗУР-4.
Область применения
Защитные аппараты рассчитаны для установки в электрические трехфазные цепи с рабочим напряжением 0,66 кВ или 1,14 кВ. Такое напряжение подается к оборудованию, устанавливаемому в шахтах и горных выработках, от трансформаторных систем с изолированной нейтралью.
Особенности конструкции
Аппараты АЗУР-4МК выполняются в виде блоков из ударопрочного пластика. Блок состоит из выемной части, в которой расположены все рабочие элементы устройства и защитного кожуха, закрывающего электронику от внешних воздействий.
Для подключения блока к токоведущим цепям и заземлению имеются соответствующие коммутационные разъемы, размещенные на лицевой панели. Для надежной фиксации блока на рабочем месте он имеет прикрепленные к корпусу две монтажные скобы.
Функционирование
Блоки защиты предназначены для встраивания в распределительные схемы низшего напряжения трансформаторных подстанций. Они обеспечивают воздействие на расцепители нулевых напряжений и узлы-расцепители автоматических выключателей.
Устройства АЗУР-4МК поддерживают непрерывный контроль электрического сопротивления изоляции в сети при напряжении 0,66 или 1,14 кВ. Функционирование устройства заключается в следующем.
Трансформатором генерируется измерительный ток, который проходит через систему фильтрации защитного устройства и подается на его встроенный микроконтроллер для соответствующего измерения. Таким образом проводится процедура определения величины сопротивления изоляции цепи, в которой находится защитное устройство.

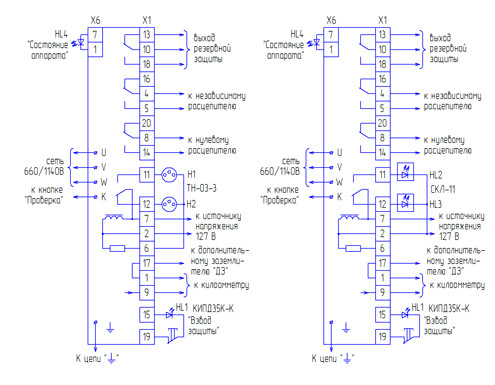

рис. 1 - Схема внешних соединений АЗУР-4МК
При значении сопротивления выше нормируемого значения произойдет переключение релейного механизма и будет разрешено подключение коммутационного аппарата, обеспечивающего подачу напряжения в сеть. При несрабатывании одного из механизмов блоком будет сгенерирован импульс на отключение высоковольтной ячейки, подающей напряжения на контролируемую трансформаторную подстанцию.
Технические характеристики
|
Величина номинального напряжения в защищаемой 3-фазной сети: |
~660; 1140 В |
|
Значение напряжения, нужного для питания аппарата: |
127 В |
|
Смена емкости электросети в расчете на одну фазу: |
0….1,0 мкФ |
|
Значение электросопротивления при 3-фазной утечке: |
30/60 кОм |
|
Показатель электросопротивления срабатывания для 1-фазовой утечки: |
20/50 кОм |
|
Величина продолжительного тока утечки при изменении сетевой емкости от 0 до 1 мкФ на одну фазу: |
не более 25 мА |
|
Показатель потребляемой мощности: |
25 ВА |
|
Средняя длительность службы блоков: |
не менее 5 лет |
|
Размеры аппарата: |
15,6х32,0х17,7 см |
|
Вес защитного аппарата: |
8,0 кг |

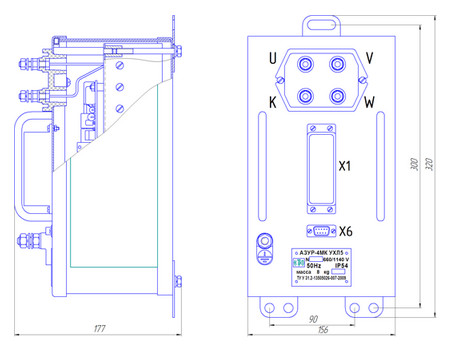

рис. 2 - Габаритные размеры аппарата защиты АЗУР-4МК
