Вибропреобразователь ВД-31
Вибропреобразователь ВД-31 с выносного усилителя сигнала служит для преобразования абсолютной величины амплитуды вибрации контролируемой поверхности в токовый сигнал переменного тока. Выходной сигнал будет пропорционален величине измеряемой амплитуды.
Преобразователи ВД-31 включаются в состав контрольно-измерительного оборудования, используемого для контроля работы вращающихся узлов промышленного оборудования.
Особенности исполнения
Вибропреобразователь выполнен в виде корпусного устройства на противоположных концах которого расположены вход и выход. К выносному усилителю сигнала преобразователь подключается через специальный коммутационный кабель АВКТД, который установлен в металлорукаве.
Отличительной чертой исполнения преобразователя ВД-31 является наличие взрывозащиты – маркировка 1ExibIIВТ5. Это позволит безопасно работать с прибором в условиях взрывоопасной среды.
Для функционирования системы преобразования к электронной схеме устройства подается постоянный ток с напряжением 24 В. Для подачи питания используется та же двухпроводная линия, что и для передачи измерительных данных.
В преобразователях этой серии использована дифференциальная схема подключения. Благодаря этому удалось существенно снизить показатель сигнал/шум, что отразилось на возможности увеличения расстояния между преобразователем вибраций и входным устройством до нескольких сотен метров.
Технические характеристики
|
Величина коэффициента преобразования: |
10 мкА/м∙с2 36 мкА/м∙с2 |
|
Интервал рабочих частот: |
10 Гц…1 кГц 5 Гц…20 кГц |
|
Значение установочной частоты: |
24 кГц |
|
Величина отклонения коэффициента преобразования от номинального значения: |
4% |
|
Значение питающего напряжения: |
7…15 В |
|
Ток потребления при отсутствии сигнала: |
12,5…15 мА |
|
Вес: |
50 г (датчик) 300 г (выносной усилитель) |

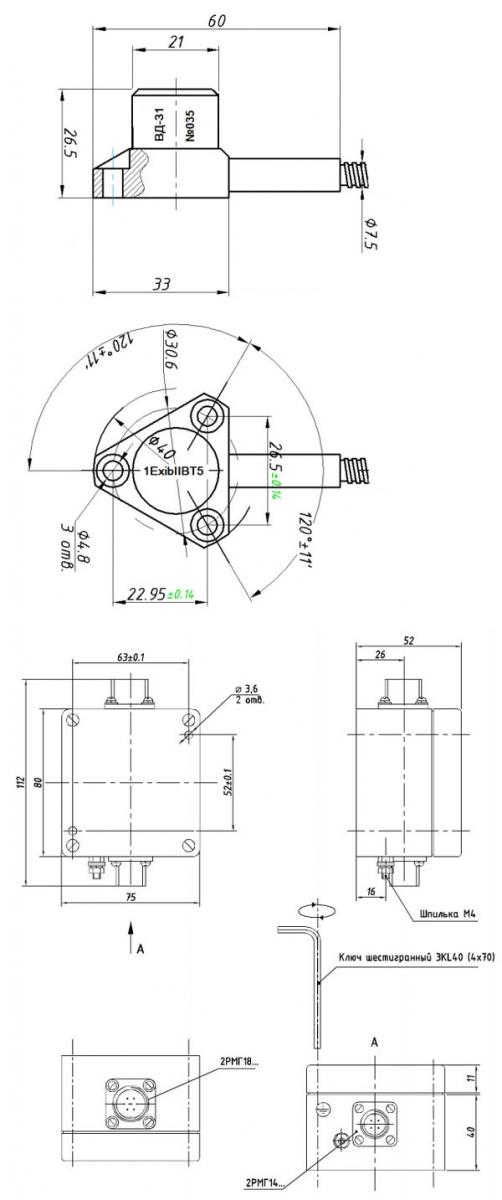

Габариты преобразователя
