Преобразователь ВИП-301
Преобразователь ВИП-301 применяется с целью преобразования величин среднеквадратических значений виброскорости механических колебаний элементов опор подшипников в электрические токовые сигналы диапазона 4…20 мА. С помощью устройства ВИП-301 могут анализироваться системы подшипников, которые устанавливаются в турбогенераторах, установках перекачивания нефти и сжиженного газа, а также иного промышленного оборудования, в составе которого используются подшипники качения.
Область применения
Виброизмерительные преобразователи ВИП-301 нашли свое широкое применение на нефте- и газоперекачивающих подстанциях. Их устанавливают в системы диагностики и контроля вибрационных нагрузок двигателей, нагнетателей и иного рода агрегатов, владеющих в конструкции вращающимися элементами.
Конструкционные особенности
Преобразователь ВИП-301 выполнен в виде измерительного канала, включившего в свой состав первичный преобразователь, реализованный в виде пьезоэлектрического датчика ВД-30, и вторичного преобразователя, который выполнен в виде 1-канального преобразователя виброскорости типа ПВ-301. Если устройство реализуется во взрывобезопасном исполнении, то дополнительно в его комплектации имеется еще и блок искровой защиты БИЗ-2-2.
Функционирование прибора
Работа преобразователя ВИП-301 заключается в получении на выходе токового сигнала, который пропорционален величине виброскорости контролируемых объектов. В процессе работы устройства, с помощью пьезодатчика, происходит преобразование механических колебаний в сигналы переменного тока, которые подаются ко вторичному преобразователю. Его система формирует унифицированный токовый сигнал в диапазоне значений от 4 до 20 мА.
Модификации
- ВИП-301 (одноканальный);
- ВИП-302 (двухканальный).
Преобразователи имеют отличительные характеристики в габаритных размерах, диапазонами преобразования и видом пьезоэлектрического вибропреобразователя.
Технические характеристики
|
Показатели интервалов преобразования виброскорости: |
0,16÷16; 0,2÷20; 0,32÷31,6; 0,5÷50; 1÷100 мм/с |
|
Параметр рабочего интервала частот: |
от 10 Гц до 1 кГц |
|
Значение сигнала на выходе: |
4÷20 мА |
|
Наибольшая величина основной погрешности: |
0,06 |
|
Наибольшая величина мощности потребления: |
2,4 Вт |
|
Тип защиты оболочек: |
IP21 |
|
Наименьшая величина собственных шумов: |
20 дБ |
|
Показатель величины напряжения питания: |
24 В |
|
Минимальная продолжительность наработки на отказ: |
150 000 ч |
|
Среднее значение продолжительности службы: |
10 лет |

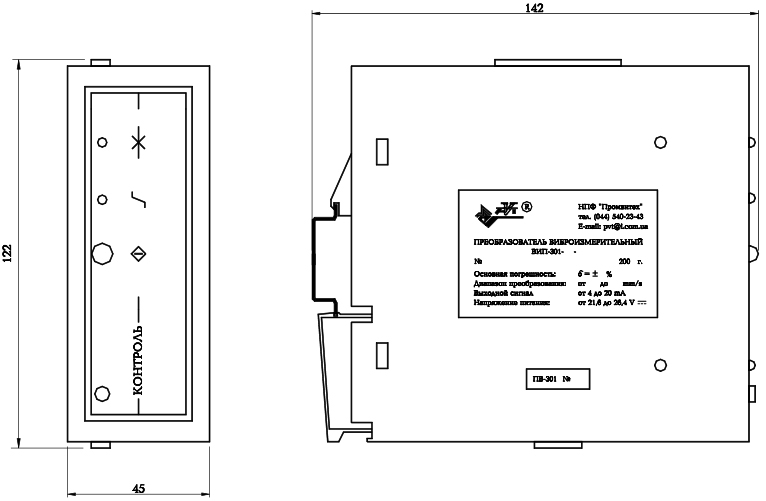

Схема габаритных размеров вибропреобразователя ВИП-301
Комплектация
- преобразователь ВИП-301;
- вибропреобразователь;
- блок искрозащиты;
- преобразователь виброизмерительный;
- паспорт.
