Вибропреобразователь ВД-30С
Вибропреобразователь ВД-30С представляет собой измерительный пьезоэлектрический вибропреобразователь со встроенной электроникой. Датчики этого типа используются для проведения контроля вибрационных процессов, возникающих в процессе работы роторного оборудования.
Преобразователи ВД-30С используются в составе систем и приборов, с помощью которых контролируют работу различного промышленного оборудования, в конструкцию которого входят вращающиеся узлы и детали.
Модификации
Вибропреобразователи могут выпускаться в двух конструкционных исполнениях:
- ВД-30С.00 – устройства владеют разъемными электросоединителями типа 2РМ14;
- ВД-30С.01 – устройства не имеют соединителей, а коммутационный кабель встроен в металлический рукав.
Функциональные возможности и эксплуатация
Практическое применение вибропреобразователей ВД-30С позволит определять величину среднеквадратической виброскорости. На выходе датчика формируется токовый сигнал в пределах значений 4…20 мА, который пропорционален величине виброскорсоти контролируемого объекта.
Для функционирования датчика используется напряжение величиной 24 В, которое подается по измерительной цепи.
Выходной сигнал от измерительной системы поступает на выход устройства по 2-проводной линии. Он представляет собой унифицированный токовый сигнал, благодаря которому датчик ВД-30С может напрямую включаться в системы АСУ промышленных предприятий.
Технические характеристики
|
Минимальная и максимальная виброскорость преобразования: |
0,16 мм/сек и 100 мм/сек |
|
Интервал рабочих частот: |
10 Гц…1кГц |
|
Интервал токовых сигналов на выходе преобразователя: |
4…20 мА |
|
Значение установочной частоты: |
4 кГц |
|
Маркировка по взрывозащищенности: |
1ExibIIBТ5 |
|
Показатель защиты от влаги и пыли: |
IP65 |
|
Вес устройства: |
0,4 кг |
|
Габаритные размеры: |
3,8х6 см |

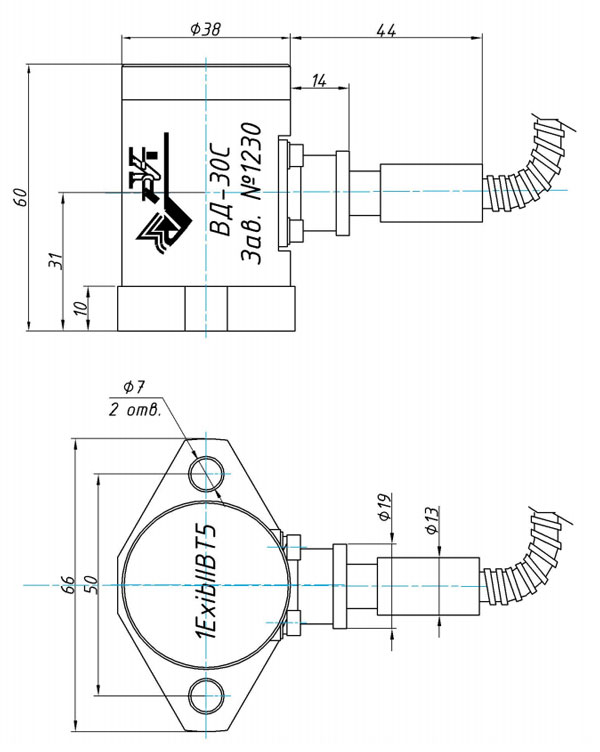

Схема ВД-30С.00-2

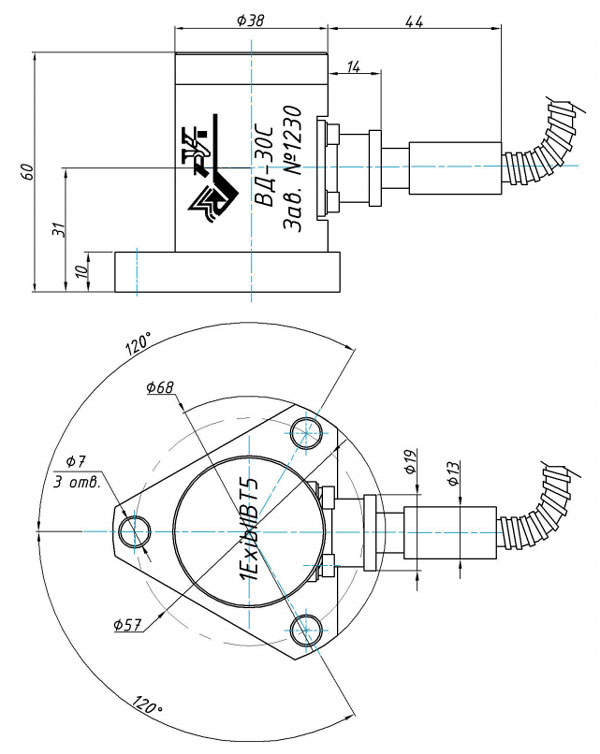

Схема ВД-30С.01-3
