Виброизолятор ВРВ-100

Виброизолятор ВРВ-100 применяются для снятия шума и вибрации, создаваемых вентиляторами, и предназначены для комплектации взрывозащищенных вентиляторов, перемещающих взрывоопасные смеси всех категорий и групп.

Область применения

Виброизоляторы резиновые взрывозащищенные типа обеспечивают взрывозащиту, снижают динамические нагрузки, повышают надежность и долговечность вентиляционного оборудования, эксплуатируемого в горнорудной, химической, нефте-химической и других отраслях промышленности.

Технические характеристики

Размещение и монтаж

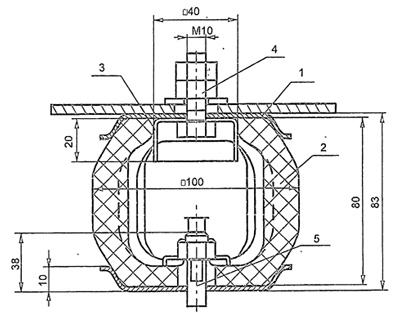

Рис.1. Схема виброизолятора ВРВ-100, где:

1. чашки;
2. упругого резинового элемента;
3. стакана;
4. болта М10;
5. шпильки.

Подготовка к сборке и монтажу виброизоляторов ВРВ-100:

• Виброизоляторы представляют собой упругий резиновый элемент с металлическими чашками, для крепления его к раме вентилятора и фундаменту.
• Перед сборкой и монтажом виброизоляторовнеобходимо проверить их внешний вид и исполнительные размеры.
• Проверка внешнего вида виброизоляторов осуществляется путем осмотра упругого элемента на отсутствие трещин, задиров, глубоких царапин (свыше-0,8 мм) как в свободном состоянии, так и под вертикальной нагрузкой, превышающей в 1,2 – 1,5 раза номинальную.
• Проверка исполнительных размеров виброизоляторов резиновых взрывозащищенных производится с помощью штангенциркуля.
• Допускаемый, перекос виброизоляторов ВРВ после монтажа не более 3°.
• Различие по высоте осадки виброизоляторов ВРВ не должно превышать 10%.
