Амортизатор АД-3А

Амортизатор АД-3А предназначен для защиты аппаратуры от вибрационных и ударных нагрузок, приложенных вертикально.

Исполнение

В основе демпфирующего механизма лежит резиновая камера, соединенная снизу с металлическим фланцем, обладающим калиброванным отверстием. Его диаметр имеет такой размер, что проходящий воздух задерживается и создается эффект трения.

Корпус, ось амортизатора и опорная поверхность изготовлены из металла. Резиновый сальник устанавливается между корпусом и осью для защиты от влаги и попадания твердых частиц. Элементы конструкции содержат отверстия для монтажа.

Технические характеристики

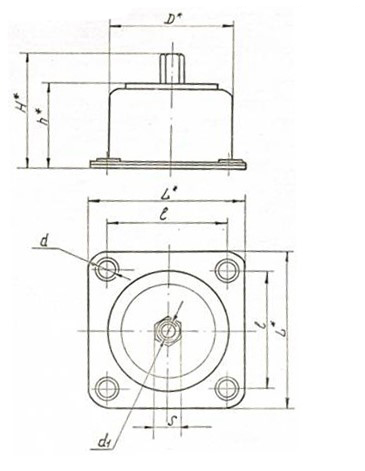

Рис.1. Габаритный чертеж амортизатора АД-3А

Условия применения

Изделие амортизатор демпфированный АД-3А используется при:

• температуре окружающего воздуха - от -60ºС до +70ºС;
• относительной влажности окружающего воздуха - 95%-98% при температуре 20ºС±2ºС;
• атмосферном давлении - до 25,3гПа;
• вибрации с частотой 15Гц, 40Гц, 80Гц соответственно с ускорением 4,4м/с2, 31,4м/с2, 49,0м/с2;
• ударной нагрузке в 10000 ударов с ускорением 39,2м/с2, и длительностью ударного импульса 0,015с-0,005с;
