Устройство контроля напряжения УКН-01, УКН-01М, УКН-01М2 используется для контроля работоспособности сетей напряжения. Контроль происходит непрерывно в автоматическом режиме. Также данные устройства дают возможность измерять величину напряжения в данный момент и при увеличении этого напряжения на такое значение, которое не принадлежит заданному диапазону происходит задержка времени, что устанавливается вручную в данных приборах. После завершении времени ожидания, происходит повторная проверка величины напряжения и если оно не нормализировалось – срабатывает устройство защиты УКН-01, УКН-01М или УКН-01М2.

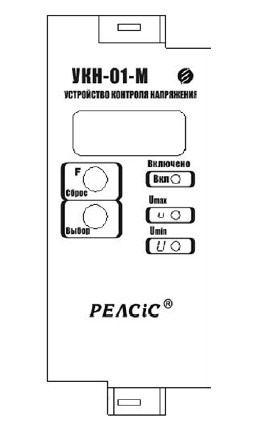

рис. 1 -Лицевая панель УКН-01-М

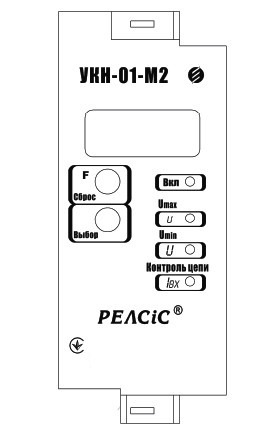

рис. 2- Лицевая панель УКН-01-М2

Технические характеристики

Параметр	УКН-01	УКН-01М
Напряжение оперативного питания, В	=220; ~220	=220; ~220
Допустимые пределы напряжения оперативного питания, В	90-250	90-250
Номинальное напряжение входного сигнала частотой 50 Гц, В	100	100
Диапазон измеряемых напряжений, В	0,05-9,0	0,02-9,0
Диапазон уставок по превышению входного напряжения переменного тока частотой 50 Гц, В	0,05–9,0	0,3–9,0
Диапазон уставок по понижению напряжения переменного тока частотой 150 Гц, В	0,05–9,0	0,02–9,0
Дискретность установки уставок по превышению или понижению входного напряжения срабатывания, В	0,01	0,01
Диапазон уставок времени срабатывания, с	0,5 – 8,0	0,1 - 9,9
Потребляемая мощность по цепи контроля при Uвх.=100 В, не более, ВА	1,0	1,0
Потребляемая мощность по цепи питания, ВА, не более	7,0	7,0
Коэффициент возврата после снижения измеряемого напряжения ниже уставки срабатывания	0,9 – 0,95	0,9 - 0,95

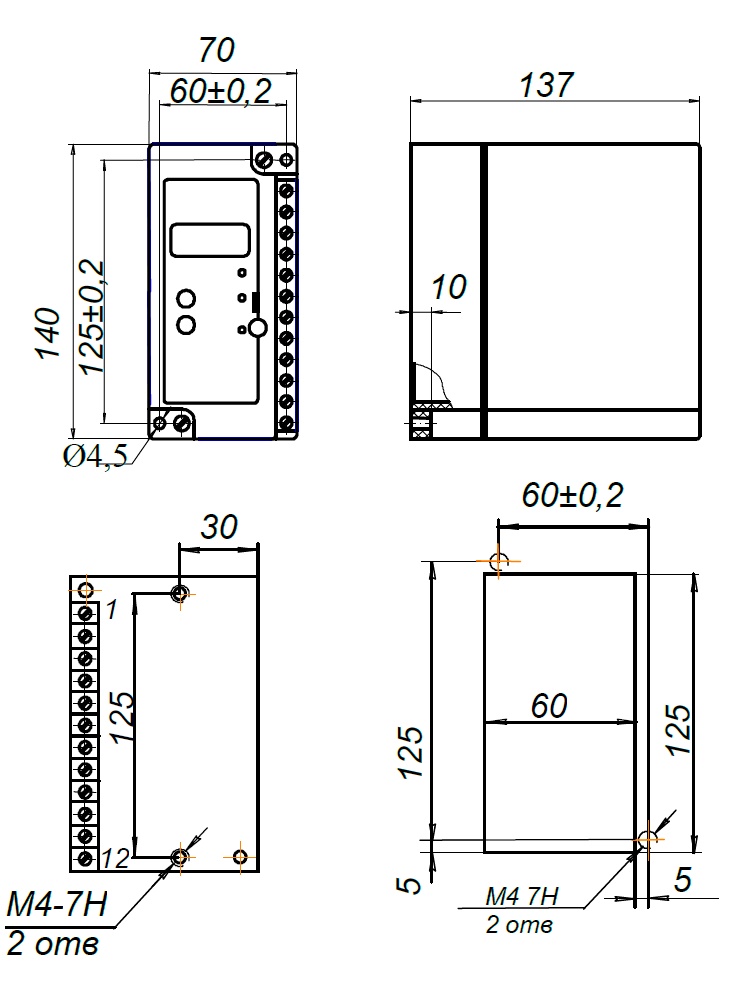

рис. 3 - Габаритные размеры УКН-01, УКН-01-М

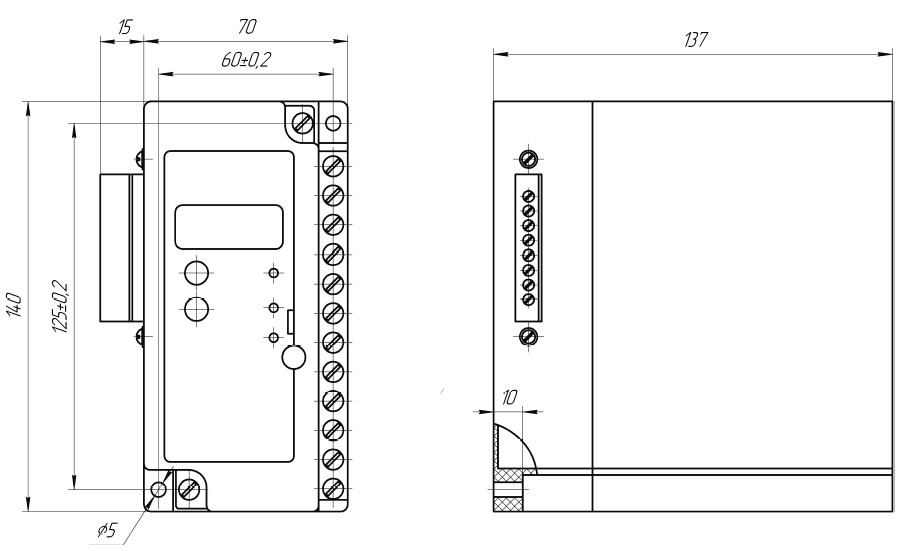

рис. 4 - Габаритные и установочные размеры устройства УКН-01-М2
