Аппарат защиты АЗУР-4ПП
Аппарат защиты АЗУР-4ПП представляет собой прибор, применяемый для эффективной защиты персонала от поражения током, а также для исключения аварийных ситуаций, связанных с утечкой токов на землю.
Функциональное предназначение
Прибор АЗУР-4ПП предназначен для использования в составе электрических 3-фазных цепей с изолированной нейтралью. Значение напряжения в таких сетях может быть в пределах 0,660 кВ….1,140 кВ. Также устройства этого типа могут устанавливаться в сети с вынесенными частотно-регулируемыми приводами, которые используются для питания угольных комбайнов, работающих в шахтах по добыче угля.
АЗУР-4ПП могут встраиваться в рабочие конфигурации распределительных систем с низшими напряжениями, используемых в структуре подвижных трансформаторных установок. Такие распределительные подстанции применяют на горнорудных и угольнодобывающих предприятиях, а также подземных выработках.

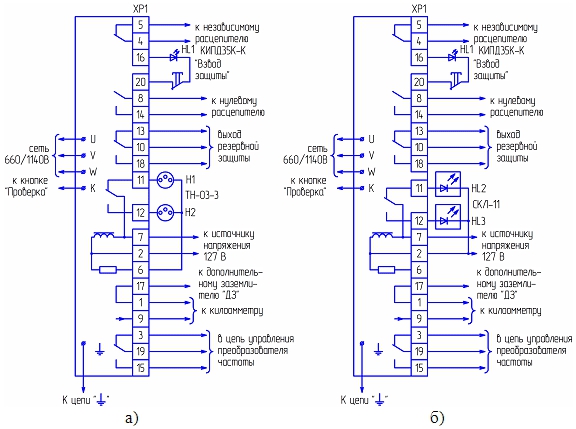

Схема внешних соединений аппарата АЗУР-4ПП
а) с использованием неоновых ламп ТН-03-3;
б) с использованием светодиодных коммутаторных ламп СКЛ-11.
Особенности конструкции и работы прибора
Аппарат АЗУР-4ПП реализован в виде блочного устройства, которое встраивается в распределительную систему устройств низшего ряда напряжений. Этот защитный аппарат обеспечивает воздействие на расцепители автоматических выключателей трансформаторных подстанций.

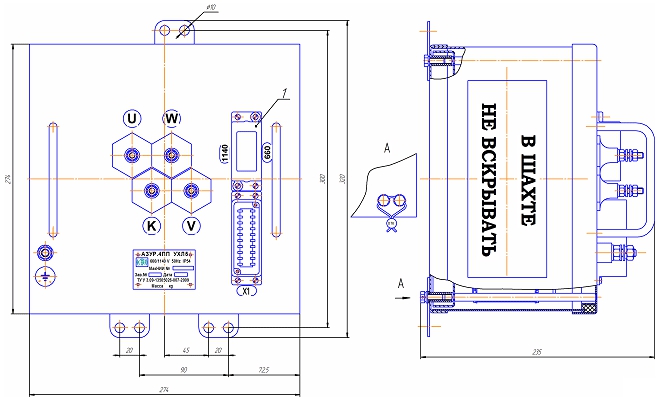

Схема габаритных размеров аппарата АЗУР-4ПП
Если в распределительной системе в нужный момент не произойдет срабатывания автомата-выключателя, то АЗУР-4ПП подаст исполнительный сигнал на отключение ячейки (высоковольтной), которая обеспечивает питание именно этой подстанции.
Аппараты защиты в своей конструкции имеют часть с рабочими элементами, которая закрывается надежным корпусом, сваренным из стальных листов. Лицевая панель устройства имеет на своей поверхности штепсельные разъемы, токоподводящие и заземляющие зажимы, с помощью которых устройство подключается к трансформаторной системе. Для надежной фиксации на рабочем месте к корпусу устройства приварены монтажные кронштейны.
Технические характеристики
|
Величина номинального напряжения в защищаемой 3-фазной сети: |
0.660кВ 1.140 кВ |
|
Показатель максимальной потребляемой мощности: |
25 Вт |
|
Значение диапазона изменений емкости для одной фазы: |
0÷1 мкФ |
|
Показатель минимального электросопротивления для срабатывания, при симметричной 3-фазной токовой утечке для одной их фаз: |
|
|
-для напряжения 0,66кВ: |
не больше 30 кОм |
|
-для напряжения 1,140 кВ: |
не больше 60 кОм |
|
Максимальное значение продолжительного тока утечки: |
25 мА |
|
Среднее значение минимального срока службы до списания: |
не менее 5 лет |
|
Значения размеров аппарата защиты: |
27.4х32х23.5 см |
|
Максимальный вес аппарата: |
17.0 кг |
Модификации
- Аппарат защиты АЗУР-4МК;
- Аппарат защиты АЗУР-4ПП;
- Аппарат защиты АЗУР-1М.
Комплектация
- аппарат защиты АЗУР-4 1 шт.;
- руководство по эксплуатации 1 экз.;
- килоомметр 1 шт. (комплектуется при заказе заводами-изготовителями шахтных передвижных подстанций).
Обозначение при заказе
Пример обозначения:
- "Аппарат защиты от утечек тока на землю типа АЗУР-4ПП, ТУ У 31.2-13505026-007-2009"
Гарантийное обслуживание
Если Вы недовольны качеством предоставляемых услуг или качеством товаров, то мы готовы в кратчайшие сроки разрешить любую проблему. Всё решается индивидуально!
Сроки гарантии на каждый прибор индивидуальны (от 2-х недель до 36 месяцев) и прописываются в соответствующей документации, которая идет в комплектации с товаром.
