Устройство сигнализации УАС-16МИ
* ориентировочная цена, требуется уточнение
Устройство сигнализации УАС-16МИ представляет собой модуль аварийной сигнализации со встроенной индикацией. С помощью этого прибора можно формировать системы поканальной или обобщенной сигнализации показателей технологических процессов, величина которых в процессе работы выходит за пределы тех или иных уставок. Такие устройства нашли свое широкое применение в системах технологической и аварийной сигнализации.
Отличительные особенности
Модуль сигнализации УАС-16МИ владеет широким спектром возможностей и преимуществ, которые позволят создавать высокоэффективные системы сигнализации. К основным можно отнести:
- возможность предупреждения оператора о выходе контролируемых параметров за установленные эксплуатационные интервалы с помощью прерывистых звуковых и световых сигналов;
- наличие 16-ти входных контактов типа «сухой контакт»;
- использование для конфигурирования и настройки модуля сигнализации специального программного обеспечения МИК-Конфигуратор;
- визуализация контролируемых параметров по 16-ти независимым каналам;
- наличие 4-х независимых выходных каналов для общей сигнализации;
- встроенная энергонезависимая память для хранения информации об аварийных ситуациях.
Особенности конструкции
Устройство сигнализации УАС-16МИ выполнено в корпусном исполнении для утопленного монтажа на щите управления. На лицевую панель устройства выходит цифровое табло, разделенное на 16 секторов для вывода информации по каждому из каналов.
На торцевых сторонах модуля УАС-16МИ расположены коммутационные интерфейсы для внедрения устройства в общую систему АСУТП.

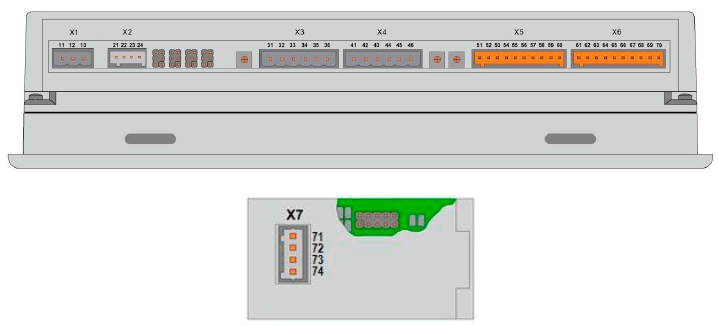

Расположение внешних соединительных разьем устройства УАС-16МИ
где:
- Х1 - Разъем подключения питания 220 В (=24 В);
- Х2 - Разъем подключения кнопок для сигналов «Проверка» и «Квитирование»;
- Х3 - Разъем подключения дискретных выходов DO1-DO2;
- Х4 - Разъем подключения дискретных выходов DO3-DO4;
- Х5 - Разъем подключения дискретных входов IN1-IN8 аварийной сигнализации;
- Х6 - Разъем подключения дискретных входов IN9-IN16 аварийной сигнализации;
- X7 - Разъем подключения интерфейса RS-485 (только УАС-16МІ). Находится на тыльной стороне УАС-16МИ.
Эксплуатационные условия
Устройства УАС-16МИ производятся в климатическом исполнении УХЛ с показателем категории размещения 4.2. Это предусматривает возможным эксплуатировать устройства сигнализации во взрывобезопасной среде с температурным режимом от -400С до +700С. По защите от воздействия влаги и пыли модуль сигнализации отвечает показателю IP00.
Технические характеристики
|
Число дискретных выходов: |
4 |
|
Максимальная сила тока релейного дискретного выхода при наибольшей величине напряжения U=250 В: |
|
|
При резистивной нагрузке: |
8 А |
|
При индуктивной нагрузке: |
3 А |
|
Число аварийных каналов сигнализации: |
16 |
|
Вид входа: |
Сухой контакт |
|
Наибольший показатель сопротивления входного контакта: |
0,1 кОм |
|
Величина напряжения питания: |
~80-242 В =20-28 В |
|
Максимальный показатель величины мощности потребления при среднем значении напряжения: |
0,36 Вт (=) 16 Вт (~) |
|
Показатели габаритов: |
30,3x23,2x6,8 см |
|
Максимальный вес: |
2,2 кг |

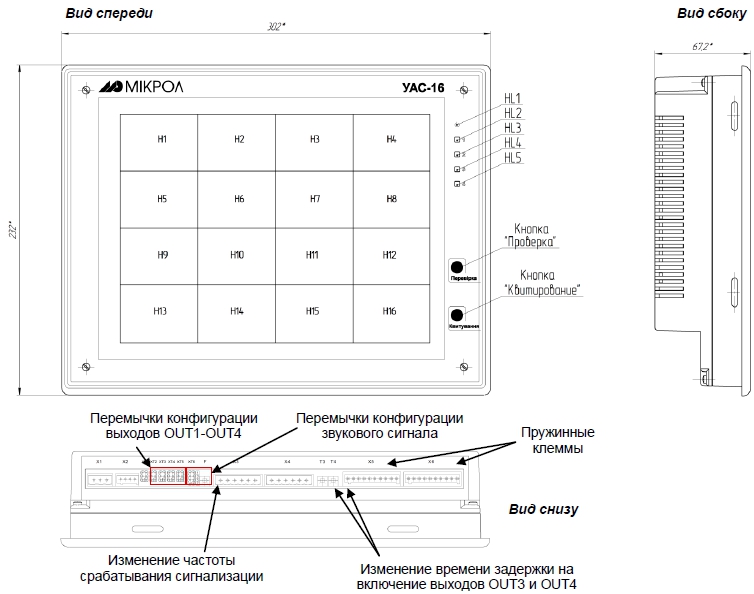

Схема габаритных размеров устройства УАС-16МИ
Обозначение при заказе
Устройство обозначается следующим образом: УАС-16МИ – U – с модулем интерфейса, где:
- U - напряжение питания:
- 220 – 220 В переменного тока,
- 24 – 24 В постоянного тока.
Например, заказано изделие: УАС-16МІ-220
Гарантийное обслуживание
Если Вы недовольны качеством предоставляемых услуг или качеством товаров, то мы готовы в кратчайшие сроки разрешить любую проблему. Всё решается индивидуально!
Сроки гарантии на каждый прибор индивидуальны (от 2-х недель до 36 месяцев) и прописываются в соответствующей документации, которая идет в комплектации с товаром.
Гарантия перестает быть действительной в случаях:
- несоблюдения клиентом инструкции по эксплуатации, прилагаемой к изделию;
- наличия механических повреждений на изделии, а также следов воздействия химических веществ;
- отсутствия гарантийного талона на изделие у клиента.
