Датчик ДК-1 используется для работы совместно с различными устройствами для контроля и регулирования уровня жидкости в разнообразных емкостях. Для этого жидкость должна иметь возможность обеспечивать электропроводимость.

Конструкция и принцип работы

Контроль происходит за счет определения разницы электропроводимости воздуха и жидкости. Датчик содержит 2 электрода: основной и сигнальный. Основной – это тот, который находится в жидкости, а сигнальный – на нужном уровне. Во время наполнения жидкости до уровня сигнального электрода, между 2-мя электродами происходит короткое замыкание. Таким образом происходит уведомление о заполнении емкости до определенного уровня.

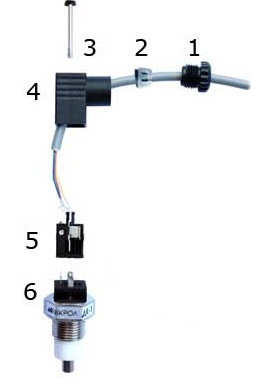

рис. 1 - Сборка ДК-1

ДК-1 включает следующие элементы (рис.1)

1. гайка уплотнителя;
2. уплотнитель;
3. болт для скрепления;
4. корпус держателя;
5. коннектор;
6. ответная частью держателя.

Технические характеристики

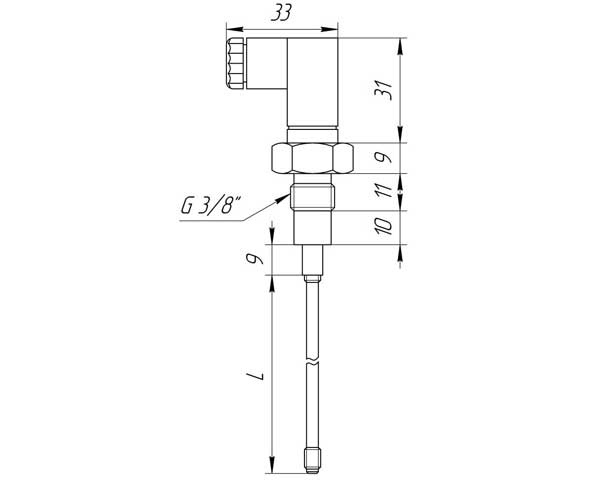

рис. 2 - Габаритные размеры датчика ДК-1
