Устройство РЗЛ-03.2хх
Устройства РЗЛ-03.2хх представляют собой унифицированные модули релейной защиты и автоматики. Они предназначены для поддержки функций автоматики, релейной защиты и управления подключениями линий электропередач воздушного типа, которые работают под напряжением от 6 до 35 кВ. Также эти модули эффективно используются и в качестве защиты электромоторов асинхронного типа.
Предложенные устройства защиты относятся к комбинированным микропроцессорным системам, которые отличаются высокотехнологичной архитектурой и применением современной аппаратной базы.
Область предназначения
Устройства РЗЛ-03.2хх могут применяться и как автономные приборы защиты и управления, и как составное звено комплексных многофункциональных систем, используемых на разных объектах промышленного и энергетического сектора.
Приборы этого типа предназначены для комплектации релейных шкафов и отсеков КРУ, а также для установки в панели и щиты управления высоковольтных подстанций (6…35 кВ) и электростанций.

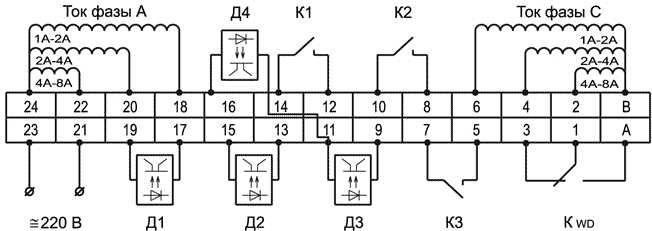

рис.1 - Схема подключения устройства РЗЛ-03.2хх
Конструкционное исполнение
Конструктивно защитное устройство РЗЛ-03.2хх реализовано в виде блока с пластиковым корпусом, который включает в свой состав основание и защитный кожух. Основание владеет специальным креплением, обеспечивающим выступающий монтаж, а также колодку для подключения токоподводящих проводов.

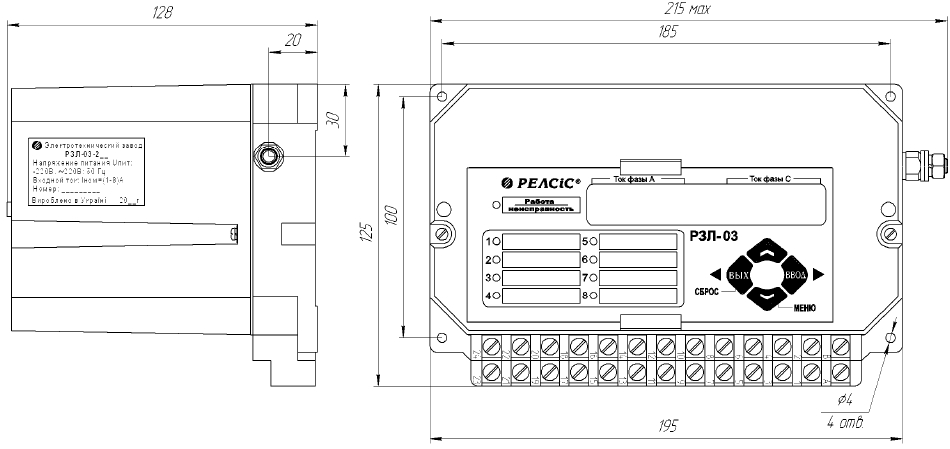

рис.2 - Схема габаритных размеров устройства РЗЛ-03.2хх
Функциональные платы устройства РЗЛ-03.2хх установлены внутри корпуса на экранированном шасси. Все токовые сигналы, как внутренние, так и поступающие извне выводятся на общую коммутационную колодку. Управление, настройка и индикация работы прибора осуществляется через его переднюю панель, на которой расположены соответствующие функциональные клавиши и светодиодная индикация.
Устройство РЗЛ-03.2хх включает в свой состав следующие узлы:
- плата управления;
- источник питания;
- модуль питающих токовых и измерительных трансформаторов;
- блок входов/выходов дискретного вида.
Функционирование
Работа устройства защиты РЗЛ-03.2хх реализуется посредством непрерывного периодического мониторинга величины тока в контролируемых цепях. При достижении током величины уставки произойдет запуск функций защиты по току и срабатывание реле. Поддерживается возможность установки временной задержки срабатывания функции защиты по максимальному току. Возврат системы реле в начальное состояние произойдет при снижении тока на величину установленного гистерезиса.
Технические характеристики
|
Величина питающего напряжения: |
155 В … 240 В |
|
Интервал поддерживаемых токов: |
1 … 8 А |
|
Возможная погрешность при измерении тока: |
1% |
|
Интервал выбора токовых уставок: |
от 1,5 до 99,9 А / кратность 0,1 А |
|
Диапазон выбора временных уставок: |
от 0,1 до 99,9 сек / кратность 0,1 сек |
|
Время срабатывания реле: |
0,06…0,2 сек |
|
Вес устройства: |
не более 3 кг |
|
Параметры габаритов: |
125х180х230 мм |
