Устройство РС83-ДТ2 обеспечивает токовую защиту (дифференциальную и максимальную). Данная защита необходима при изменении значения напряжения вне заданного диапазона. Также данное устройство предоставляет направленную токовую защиту потоку нулевых последовательностей, автоматики, управления, а также телемеханики присоединений. РС83-ДТ2 обеспечивает защиту нескольких видов
- дифференциальная - с двумя ступенями: грубую и чувствительную. При данной защите есть возможность выбирать ее режим;
- максимальная - с 4-мя ступенями;
- направленная – 2-х ступенчатая;
- защита от несимметричной нагрузки – 2-х ступенчатая.

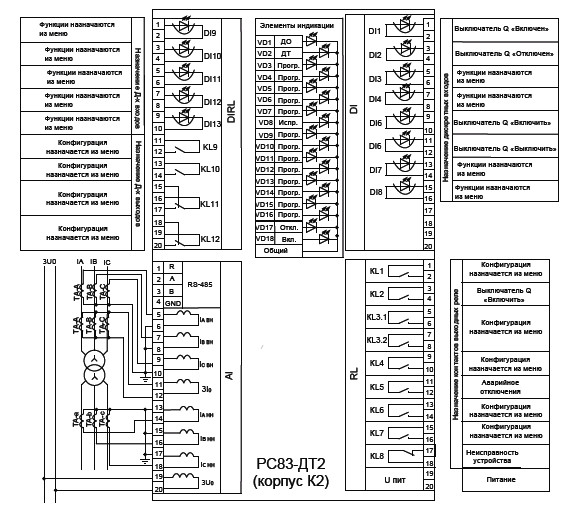

Схемы внешних подключений РС83-ДТ2

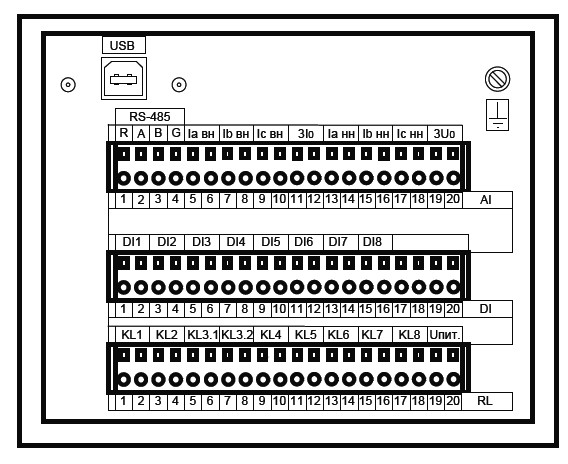

Схемы расположения выводов для подключения к устройству РС83-ДТ2
Технические характеристики
|
Предел контроля входного напряжения |
80,01 … 125,01 |
|
Корпус К-1 вырез в панели |
15х11,5 см |
|
Корпус К-2 |
Под заказ |
|
Корпус К-3 вырез в панели |
15х18 см |
|
Вес К-1 |
2 кг |
|
Вес К-3 |
3 кг |
|
Гарантия |
1 год |
|
Подробная инструкция по эксплуатации |
ЕАБР.656112.005ТО |

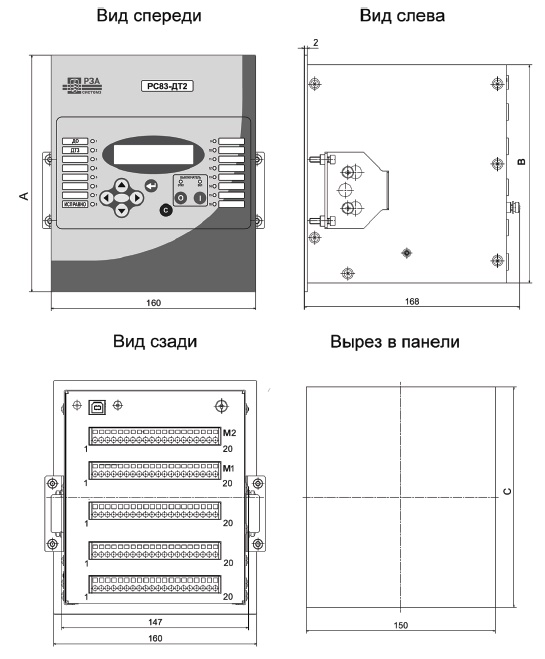

Габаритные и присоединительные размеры устройства РС83-ДТ2
