Устройство защиты РЗЛ-01.01
Устройство защиты РЗЛ-01.01 является микропроцессорным модулем, который используется для работы с высоковольтными подключениями. Приборы этой серии могут выполнять роль блоков релейной защиты, аварийной и технологической сигнализации, средств автоматики, а также управления.
Функциональное назначение
Система релейной защиты РЗЛ-01.01 может использоваться для работы с:
- подключениями ЛЭП, работающими под высоковольтным напряжением: от 6,0 кВ до 35 кВ (линии воздушного или же кабельного типа);
- вводными и секционными коммутационными системами (используются в качестве инструмента их токовой защиты);
- трансформаторными подстанциями (играют роль резервной защиты от перенапряжений);
Область применения
Устройства РЗЛ-01.01 могут использоваться как отдельные релейные системы или в составе распределительных комплектных устройств, в электрических шкафах и щитах промышленных объектов, заводов и производственных предприятий.
Релейные устройства РЗЛ-01.01 предоставляются как отдельное оборудование или в составе готовых электрических шкафов защитной автоматики и комплексов релейной защиты серий РЗШТ и КРЗА.
Особенности конструкционного исполнения
Релейная система РЗЛ-01.01 построена как корпусное устройство, имеющее функциональную переднюю панель, с помощью которой производится настройка устройства и индикация его работы. Внутри стального корпуса устройства расположено шасси, которое позволяет устанавливать функциональные платы печатного типа.

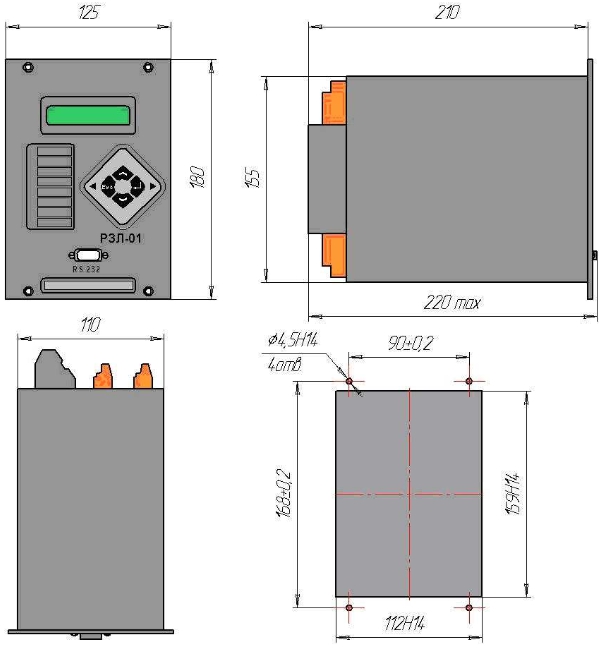

Схема габаритных и установочных размеров устройства защиты РЗЛ-01.01
Все коммутационные разъемы, кроме сетевого ввода, выведены в коммутационный блок, размещенный на задней панели. Сетевой выход подачи питания расположен в нижней части конструкции.

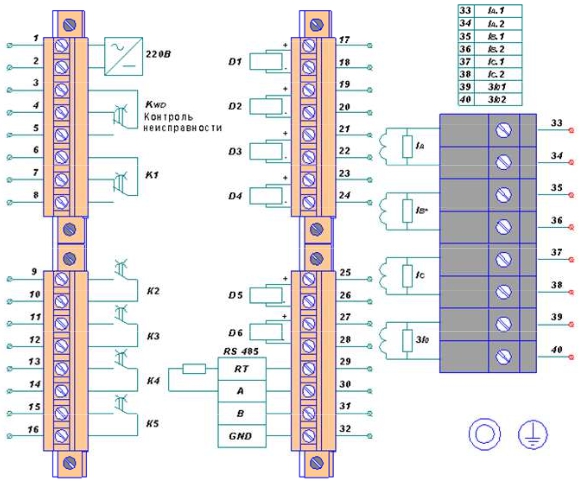

Схема расположения выводов для подключения к устройству
Настройку и конфигурирование прибора РЗЛ-01.01 выполняют через персональный компьютер с применением специального софта Relsis Config. Для коммутации с компьютером используется интерфейс RS-232C, расположенный на передней панели. Высокое качество связи обеспечивается применением протокола Modbus RTU.
Модификации
- Устройство РЗЛ-01.01;
- Система защиты РЗЛ-01.02;
- Устройство РЗЛ-01.03;
- Система защиты РЗЛ-01.02К1;
Технические характеристики
|
Используемые источники питания: |
-переменного тока; -постоянного тока; -выпрямленного тока; |
|
Диапазон величин поддерживаемого питающего напряжения: |
90….250В |
|
Показатель потребляемой мощности: -для дежурного режима: -для режима срабатывания защиты: |
не больше 5 В×А не больше 7 В×А |
|
Габаритные размеры: |
12,5х18,0х23,0 см |
|
Масса: |
не больше 2,5 кг |
