Устройство контроля УКФ-2М
Устройство УКФ-2М – это электронное приспособление для контроля факела, используемое с целью слежения за наличием открытого пламени в камере сгорания котлов. Устройство представляет собой 2-канальную микропроцессорную систему, функционирующую совместно с модулями управления типа БУК-1 или иными подобного рода устройствами, поддерживаемыми подключение на свой вход «сухих» релейных контактов.
В качестве рабочих датчиков, обеспечивающих контроль наличия пламени, применяются фоторезисторы или ионизационные датчики. На каждый из каналов может устанавливаться по одному датчику одного из перечисленных видов.
Особенности конструкции и функционирования
Устройство УКФ-2М производится в пластмассовом корпусе, в котором установлена управляющая плата и сигнальные светодиоды. Клеммы для подключения датчиков и питания располагаются на корпусе устройства.
При подаче рабочего напряжения на устройстве УКФ-2М загорается зеленый сигнальный светодиод. Появление открытого пламени в зоне чувствительности датчика спровоцирует подачу исполнительного сигнала на «сухие» контакты реле соответствующего канала. При этом загорится красный светодиод.
Если пламя в зоне датчика пропадет, то произойдет разрыв цепи «сухих» контактов, а сигнальный светодиод погаснет.
Условия эксплуатации
Устройства УКФ-2М могут эксплуатироваться в помещениях, температурный режим среды которой может меняться в пределах от +50С до +500С. Показатель влажности воздуха в рабочей зоне может достигать до 95% при температуре около 300С.
Технические характеристики
|
Значение питающего напряжения при частоте ν=50 Гц: |
187…242 В |
|
Значение максимально потребляемой мощности: |
2 ВА |
|
Максимальные габаритные параметры: |
11.5х6.5х5 см |
|
Число контролируемых каналов: |
2 |
|
Сигналы типа «сухой контакт» на выходе: |
2 |
|
Значение тока на выходе от УКФ2 для каждого канала: |
10 – 15 мА |
|
Значение максимального напряжения, которое коммутирует оптрон: |
30 В |
|
Значение максимальной длины кабеля от УКФ2 до датчика: |
5 м |

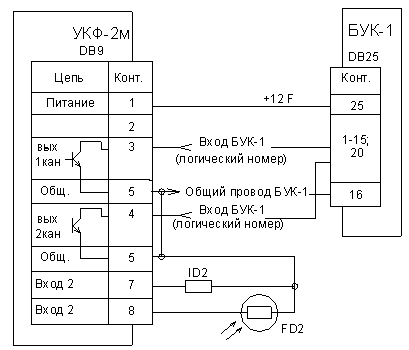

Схема подключения прибора

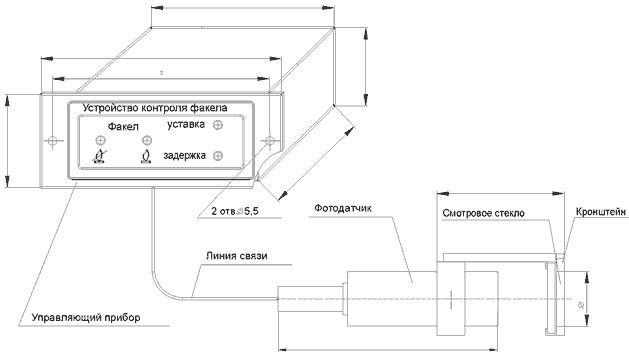

Общий вид устройства УКФ-2М
