Система СПВ-2-4 служит для плазменного воспламенения топливной смеси в отопительных и обогревательных агрегатах, работающих на смеси, состоящей из топлива и воздуха. Системы этого типа отличаются эффективностью работы, высокой надежностью и безопасностью, а также способствуют экономному использованию топливной смеси.
Особенности конструкции и работы
Воспламенитель включает в свой состав модуль питания, две плазмоструйные свечи (2) и высоковольтные провода (3), соединяющие блок питания (1) со свечами. Элементы представлены на схеме ниже.

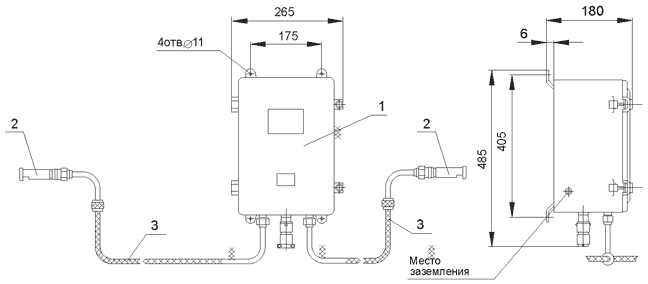

Схема габаритных размеров системы СПВ-2-4
Подача питания к первичной обмотке силовой трансформаторной системы СПВ способствует генерированию во вторичной обмотке соответствующего напряжения, заряжающего силовые конденсаторы. Это обеспечивает получение удвоенной величины напряжения и зарядку накопительного конденсатора. Электрическая схема, собранная на транзисторах, следит за зарядом конденсаторов и при достижении величины напряжения пробоя выдает сигнал на разрядку конденсатора. Это позволит через воспламеняющую свечу выполнить поджег топлива.
Технические характеристики
|
Значение напряжения питания при частоте ν=50 Гц: |
220 В |
|
Значение максимальной потребляемой мощности: |
50 Вт |
|
Значения управляющего сигнала: |
|
|
-напряжение постоянного тока: |
27-9+4 В |
|
-максимальная сила тока, протекающего через цепь: |
0.1 А |
|
Среда, образующая плазму: |
Воздух |
|
Диапазон перепада давления: |
0.25-1 кПа |
|
Максимальный вес CПВ, не учитывая массу высоковольтных проводов: |
12 кг |
|
Средний срок эксплуатации: |
10 лет |
|
Длительность ресурса до списания устройства: |
не меньше 3000 пусков |

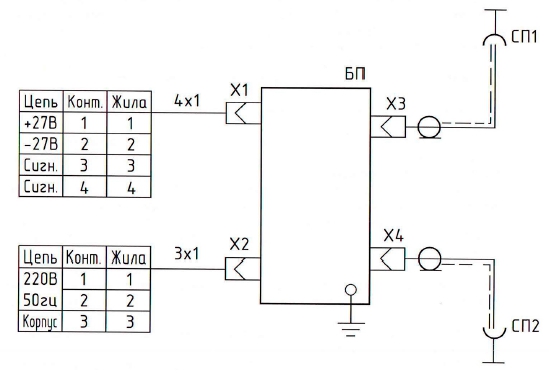

Схема подключения системы
Условия эксплуатации
Воспламенители топлива СПВ-2-4 поддерживают кратковременно-повторный режим работы, который состоит из 5-ти циклов включений, каждый из которых имеет длительность по 30 секунд с промежутками между ними не меньше 3-х минут и 15-ти минут между циклами.
Оптимальным температурным режимом на рабочем месте системы воспламенения топлива модели СПВ-2-4 считается от +50С до +350С, а относительная влажность воздуха при Т=300С может составить до 80%.
