Устройства контактные УК132-4С

Устройства контактные УК132-4С применяются для электротермотренировки и испытаний интегральных схем в планарных корпусах подтипа 42, в корпусе на 100 выводов с шагом между выводами 0,65 мм, 4226.108-2 или в корпусе И60.349.054, ЩИ4.877.158, 4229.132-3 КГДФ.301176.013 или УФ4.877.168, 4234Ю.156-1 КГДФ.301176.001 или УФ4.877.116, 4236.208-1 КГДФ.301176.107.

Обозначение

Устройство контактное УК132-4С ВШУК.680100.001 ТУ, где:

• УК - устройство контактное;
• 32(68, 84, 88, 100, 108, 132, 156, 208) - число контактов;
• 2 - расположение контактов на две стороны;
• 4 - расположение контактов на четыре стороны;
• С - с применением спутников;
• 1 - вариант конструктивного исполнения контактов;
• 2 - вариант конструктивного исполнения контактного устройства;
• А - покрытие контактов серебром (при отсутствии буквы золотом);
• Б - покрытие контактов без содержания драгметаллов;
• ВШУК.680100.001 ТУ - обозначение технических условий;
• Вид климатического исполнения - УХЛ 2.1 по ГОСТ 15150-69.

Технические харатеристики

• Ток, А:
  • для УК32-2С 1·10-6 - 0,2;
  • для остальных 1·10-6 - 0,01.
• Напряжение, В:
  • для УК32-2С 0,05 - 8,0;
  • для остальных 0,05 - 30.
• Сопротивление контакта, мОм, не более:
  • с покрытием золотом, серебром 80;
  • с покрытием без содержания драгметаллов 200.
• Сопротивление изоляции, МОм, не менее 1·104;
• Электрическая прочность изоляции, В (ампл ), не менее 500;
• Емкость между двумя соседними контактами, пФ, не более 2;
• Количество установок спутников с ИС:
  • для УК32-2С 5000;
  • для остальных 2000.
• Наработка, ч 5000;
• Срок сохраняемости, лет, не менее 6.

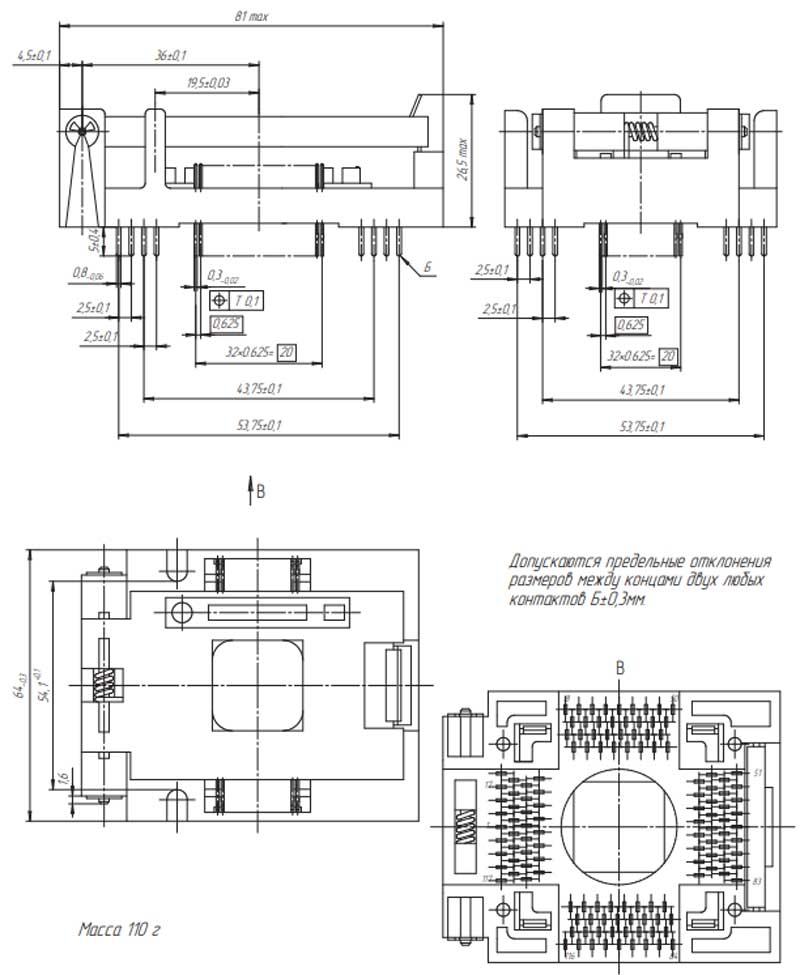

Схема габаритов

Условия эксплуатации

• Синусоидальная вибрация:
  • диапазон частот, Гц 1 - 80;
  • амплитуда ускорения, м/с2 (g) 50 (5).
• Механический удар многократного действия:
  • пиковое ударное ускорение, м/с2 (g) 150 (15).
• Атмосферное пониженное давление, кПа (мм рт ст ):
  • рабочее 53,3 (400);
  • предельное 19,4 (145).
• Повышенная рабочая температура среды, °С:
  • для УК32-2С 150;
  • для УК88-4С, УК132-4С1, УК156-4С, УК208-4С 130;
  • для остальных 125.
• Пониженная рабочая температура среды, °С минус 60;
• Смена температур, °С:
  • для УК32-2С от 150 до минус 60;
  • для УК88-4С, УК132-4С1, УК156-4С, УК208-4С от 130 до минус 60;
  • для остальных от 125 до минус 60.
• Повышенная относительная влажность воздуха при температуре 25 °С, % 98.
