Устройства контактные УК64-2

Устройства контактные УК64-2 применяются для электротермотренировки и испытаний интегральных схем в планарных корпусах 4135.54-1, 4135.64, помещенных в смутники-носители СН.ИМ-54-020 ЩЦМ0.411.002, СН64/1,25.

Обозначение

Устройство контактное УК64-2 АГ0.481.611 ТУ, где:

• УК - устройство контактное;
• 54(64) - число контактов;
• 1(2) - вариант исполнения;
• АГ0.481.611 ТУ - обозначение технических условий;
• Вид климатического исполнения - УХЛ 2.1 по ГОСТ 15150-69.

Технические характеристики

• Ток, А:
  • для УК54-1 1·10-8 - 1,0;
  • для УК64-2 1·10-6 - 0,5.
• Напряжение, В 0,05 - 100;
• Сопротивление контакта, мОм, не более:
  • для УК54-1 40;
  • для УК64-2 50.
• Сопротивление изоляции, МОм, не менее:
  • для УК54-1 1·104;
  • для УК64-2 5·103.
• Электрическая прочность изоляции, В (ампл ), не менее 500;
• Емкость между двумя соседними контактами, пФ, не более:
  • для УК54-1 1,5;
  • для УК64-2 2.
• Количество закрываний и открываний крышки:
  • для УК54-1 4000;
  • для УК64-2 3000;
• Наработка, ч 2000.
• Срок сохраняемости, лет, не менее 10.

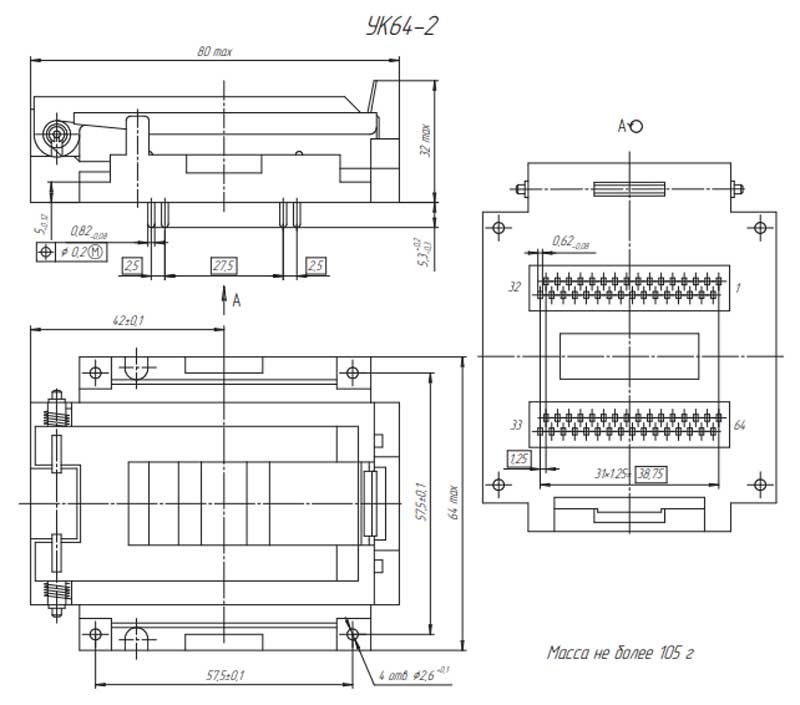

Схема габаритов

Условия эксплуатации

• Синусоидальная вибрация:
  • диапазон частот, Гц 1 - 80;
  • амплитуда ускорения, м/с2 (g) 50 (5).
• Атмосферное пониженное давление, кПа (мм рт ст ):
  • рабочее 53,3 (400);
  • предельное 19,4 (145).
• Повышенная рабочая температура среды, °С:
  • для УК54-1 125;
  • для УК64-2 130.
• Пониженная рабочая температура среды, °С минус 60;
• Смена температур, °С:
  • для УК54-1 от 125 до минус 60;
  • для УК64-2 от 130 до минус 60.
• Повышенная относительная влажность воздуха при температуре 25 °С, % 98.
