Трансформатор путевой ПТЦ-М 579.10.34
Трансформатор путевой ПТЦ-М 579.10.34 предназначен для применения в аппаратуре СЦБ в качестве согласующего трансформатора в диапазоне частот от 100 до 800 Гц.
Комплект поставки
| Наименование | Кол-во |
| Трансформатор путевой ПТЦ-М 579.10.34 | 1 шт |
| Паспорт | 1 экз |
| Комплект монтажных частей | |
| Винт В1.М5.6х20.58.019. ГОСТ 17473-80 | 4 шт |
| Гайка 2М5.6Н.5.016 ГОСТ 5916-70 | 8 шт |
| Шайба 5.65Г05 ГОСТ 6402-70 | 4 шт |
| Шайба 5.01019 ГОСТ 11371-78 | 4 шт |

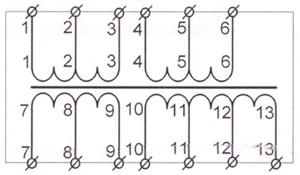

Рис.1. Схема электрическая трансформатора путевого ПТЦ-М 579.10.34
Технические характеристики
- При этом ток холостого хода первичной обмотки не более 1,3 А.
- Ток, потребляемый при нагрузке на вторичной обмотке – не более 2,1 А.
- Габаритные размеры: 152х165х114 мм.
- Масса – 4 кг.
| Выводы обмоток | 4 - 5 | 5 - 6 | 7 - 8 | 8 - 9 | 10 - 11 | 11 - 12 | 12 - 13 |
| Напряжение, В | 14,2 - 15,7 | 14,2 - 15,7 | 5,7 - 6,3 | 2,9 - 3,1 | 1,42 - 1,57 | 0,85 - 0,94 | 0,57 - 0,63 |
Гарантии
Изготовитель гарантирует соответствие продукции требованиям технической документации при соблюдении потребителем условий транспортирования, хранения, монтажа и эксплуатации.
Гарантийный срок эксплуатации ПТЦ-М 579.10.34 - 18 месяцев со дня ввода в эксплуатацию, при условии предварительного хранения не более 6 месяцев со дня отгрузки потребителю.
Гарантийное обслуживание
Если Вы недовольны качеством предоставляемых услуг или качеством товаров, то мы готовы в кратчайшие сроки разрешить любую проблему. Всё решается индивидуально!
Сроки гарантии на каждый прибор индивидуальны (от 2-х недель до 36 месяцев) и прописываются в соответствующей документации, которая идет в комплектации с товаром.
