Трансформатор ТНП-1Ф представляет собой трансформатор нулевой последовательности, предназначенный для эффективной защиты электрических цепей от токовых замыканий на землю.

Трансформаторы рассчитаны обеспечивать качественную защиту от замыканий в электрических сетях, работающих под напряжением от 6 до 10 кВ. Устанавливают трансформатор ТНП-1Ф на кабель, отходящей от подстанции линии, в непосредственной близости от ее шины.

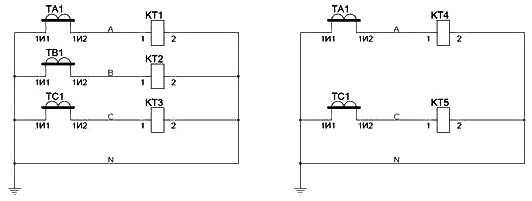

рис.1 - Схема подключения трансформатора тока ТНП-1Ф

Конструкционные особенности

Трансформатор ТНП-1Ф выполнен в виде кольцеобразной системы, владеющей ударопрочным пластиковым корпусом. Корпус выполнен из двух колец, которые соединяются между собой 4-мы болтами. Внутри полостей этих колец расположены рабочие обмотки трансформатора с выводами на клеммы винтового исполнения.

Для обеспечения высоких показателей надежности и жесткости конструкции трансформатора ТНП-1Ф кольца владеют 4-мя ребрами жесткости. Между двумя из них располагаются коммутационные клеммы, к которым, с помощью винтов, можно подключить проводники.

Принцип работы

Функционирование устройства ТНП-1Ф основано на принципе электромагнитной индукции. К первичной обмотке трансформатора от внешнего источника подается напряжение, которое способствует генерированию магнитного поля. Его появление приведет к тому, что во вторичной обмотке будет сгенерирована ЭДС, наличие которой позволит свести к минимуму вероятность замыканий на землю токоотводящих от подстанций электрических линий.

Технические характеристики
