Токосъемник КТ-025
Токосъемник КТ-025 применяется в механизмах грузовых кранов, кабельных барабанов, электрических тельферах, упаковочных автоматах и в промышленных установках с элементами вращения для передачи электроэнергии от неподвижной (стационарной) части оборудования к подвижной.
Исполнение
Кольцевые токоприемники КТ-025 выполнены в без корпусном исполнении и являются многоступенчатой конструкцией, в состав которой входят: изолятор, контактные кольца, токосъемные щетки и панели подключения вала. Кольца имеют цилиндрическую форму, поверхность которых хорошо отполирована и к ней прилегают электрощетки.
Набор токосъемных колец и изоляторы монтируются на валю. Вся конструкция соединяется шпильками, которые проходят через токосъемник.
При работе токоприемника кольца начинают вращаться и через щетки происходит передача электроэнергии. Кабеля, питающие потребителя, подходят непосредственно к щеткам.

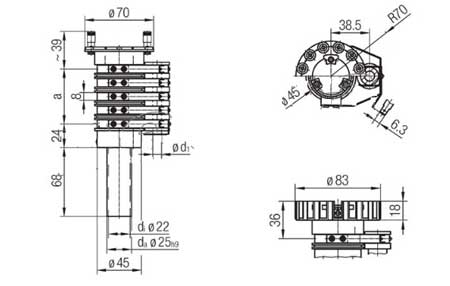

Рис.1. Схема габаритных размеров токосъемника КТ-025
Технические характеристики
| Параметры | КТ-025 |
| Наибольшее напряжение, В | 400 |
| Максимальная сила тока, А | 25 |
| Наибольшее число полюсов | 18 |
| Диапазон скоростей вращения, об/мин | 1 – 100 |
| Сечение подводимых проводов, мм2 | 2,5 |
| Расстояние между кольцами, мм | 14 |
| Толщина колец, мм | 8 |
| Диаметр колец, мм | 45 |
| Общий диаметр, мм | 140 |
| Длина опорного вала, мм | 68 |
| Степень защиты, мм | IP00 |
Комплектация
Совместно с токосъемником КТ-025 поставляется:
- набор токосъемных колец;
- монтажный вал;
- набор изоляторов;
- эксплуатационная и техническая документация.
Также наше предприятие занимается поставкой токосъемников КТ-016.
Гарантийное обслуживание
Если Вы недовольны качеством предоставляемых услуг или качеством товаров, то мы готовы в кратчайшие сроки разрешить любую проблему. Всё решается индивидуально!
Сроки гарантии на каждый прибор индивидуальны (от 2-х недель до 36 месяцев) и прописываются в соответствующей документации, которая идет в комплектации с товаром.
Гарантия перестает быть действительной в случаях:
- несоблюдения клиентом инструкции по эксплуатации, прилагаемой к изделию;
- наличия механических повреждений на изделии, а также следов воздействия химических веществ;
- отсутствия гарантийного талона на изделие у клиента.
