Токосъемник КТ-016

Кольцевой токосъемник КТ-016 бескорпусный электротехнический прибор, который передает ток на контакты внешних потребителей.

Устройство используется как управляющий элемент электрических сетей разного предназначения и производит передачу тока на вращающие части конструкции. Дополнив прибор контактными кольцами, его можно использовать как средство передачи цифровых или аналоговых сигналов.

Также наше предприятие поставляет токосъемники КТ-025.

Устройство и работа

Устройство включает в себя:

1. Токосъемные щетки.
2. Изоляторы.
3. Панель подключения.
4. Вал.
5. Контактные кольца.

Контактные кольца изготавливаются из бронзы – материала с лучшими характеристиками по твердости и проводимости тока. Кольца выполнены в форме цилиндров, к поверхности которых крепится токосъемная щетка. Тело токосъемника формируется за счет добавления между кольцами изоляционного материала – стеклонаполненного полиамида с большим диапазоном рабочих температур и неподверженности коррозии.

Собранные кольца с изоляторами насаживаются на вал. Весь механизм соединяется шпильками, которые пропускаются через токосъемник.

Благодаря монтажному валу, устройство устанавливается в любое тело вращения. Диаметр вала позволяет размещать требуемое количество проводников. С помощью токосъемных щеток происходит съем тока. К ним подводятся провода, питающие потребителя.

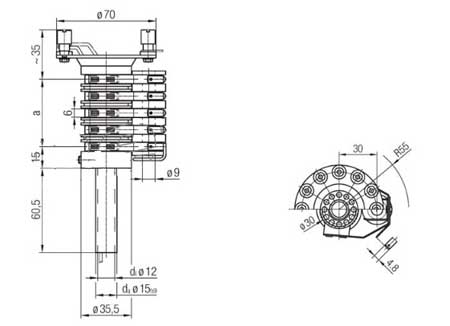

Рис.1. Чертеж токосъемника КТ-016

Основные преимущества

Преимущества данных устройств по сравнению с аналогами:

• Компактность.
• Надежность в использовании.
• Увеличенный эксплуатационный ресурс.
• Установка современных материалов для изоляции.
• Наличие защитных покрытий на контактах.
• Легкость монтажа.
• Ремонтопригодность.
• Широкий интервал допустимых для использования температур (-35°C…50°C).

Технические характеристики
