Терморегулятор ТК-4
Терморегулятор ТК-4 представляет собой одноканальное электронное устройство, используемое для регулирования температуры в заданных пределах. Также прибор позволяет поддерживать температуру на выбранном уровне с последующей визуализацией текущих значений на встроенном светодиодном индикаторе.
Исполнение
Терморегуляторы ТК-4 представляют собой приборы со встроенными микроконтроллерами, посредством которых и происходит управление работой цифровых датчиков типа DS18D20. Чтобы осуществлять управление нагрузкой применяется релейная система электромагнитного типа. Для выбора температурных уставок используются функциональные клавиши, расположенные на передней панели прибора. Введенные данные сохраняются в энергонезависимой памяти встроенного контроллера. Если в терморегуляторе производится смена измерительного датчика, калибровку производить не потребуется.
Схема габаритных размеров терморегулятора ТК-4
Функционирование прибора
Работа терморегулятора ТК-4 заключается в поддержании температуры контролируемой среды или объекта посредством подачи сигналов на устройства, обеспечивающие их обогрев. При достижении требуемой величины температуры, измерительный датчик подаст импульсный сигнал для отключения нагревательного элемента. Далее будет происходить остывание среды и понижение температурного значения на величину температурного гистерезиса. При выходе за температурный гистерезис произойдет снова подача сигнала на включение обогрева. Такой цикл процедур будет происходить постоянно, обеспечивая требуемую температуру контролируемого объекта.
Модификации
- ТР-1;
- ТК-3;
- ТК-4;
- ТК-5;
- ТК-6;
- ТК-7.
Условия эксплуатации
Терморегуляторы ТК-4 рассчитаны для использования в воздушной или жидкой среде. Чтобы погружать датчик в контролируемую жидкость нужно обеспечить его эффективную гидроизоляцию. Запрещено использовать терморегуляторы в помещениях с агрессивной средой, содержащей в своем составе кислоты, щелочи, масла и пр. Для нормального функционирования прибора ТК-4 температура в помещении должна поддерживаться в пределах +50С…+500С. Значение влажности воздуха может составлять от 30 до 80%.
Технические характеристики
|
Величина интервала измерений и регулирования температуры: |
от -55 до +125 ºС |
|
Показатель дискретности индикации: |
|
|
-для температурного интервала от -9.9 до 99 ºС: |
0,1 ºС |
|
-для остального диапазона: |
1 ºС |
|
Максимальный показатель погрешности определения температур: |
0,5 ºС |
|
Значение температурного гистерезиса: |
от 0,1 до 39,9 ºС |
|
Максимальное значение силы тока для активной нагрузки: |
16 А |
|
Величина напряжения питания при отклонении 10% и частоте 50 Гц: |
220 В |
|
Максимальная величина потребляемой аппаратом мощности: |
5 ВА |
|
Уровень защиты терморегулятора: |
IP20 |
Техническое условие - ТУ У 29.1-3496336-002:2011.

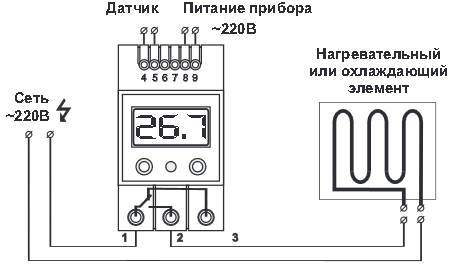

Схема подключения ТК-4
Гарантийное обслуживание
Если Вы недовольны качеством предоставляемых услуг или качеством товаров, то мы готовы в кратчайшие сроки разрешить любую проблему. Всё решается индивидуально!
Сроки гарантии на каждый прибор индивидуальны (от 2-х недель до 36 месяцев) и прописываются в соответствующей документации, которая идет в комплектации с товаром.
Гарантия перестает быть действительной в случаях:
- несоблюдения клиентом инструкции по эксплуатации, прилагаемой к изделию;
- наличия механических повреждений на изделии, а также следов воздействия химических веществ;
- отсутствия гарантийного талона на изделие у клиента.
